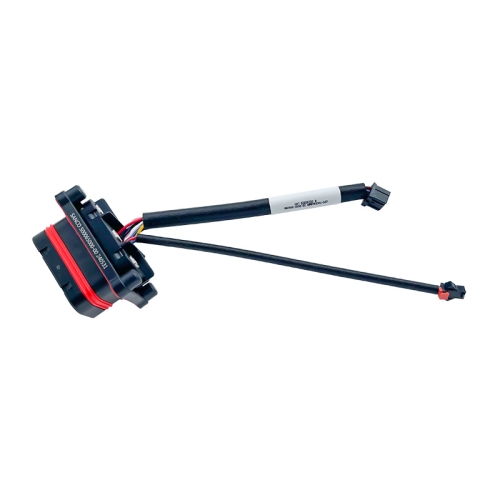

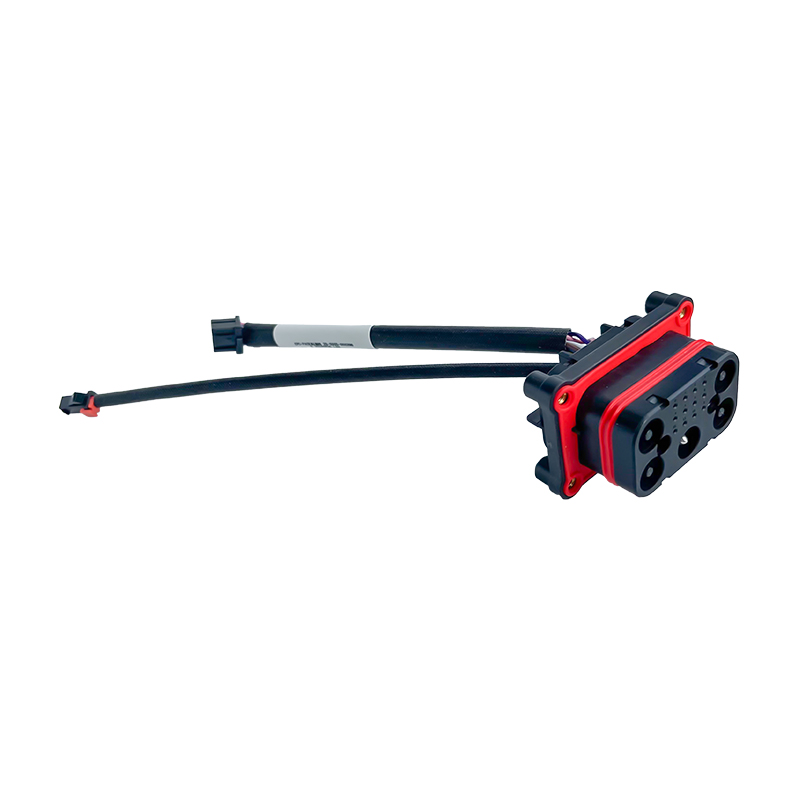

Câble de communication EPC PACK 12 broches vers 8 broches 22AWG

Ce câble de communication EPC-PACK est conçu pour la transmission de signaux dans les systèmes de stockage d'énergie, les batteries et les unités de gestion de batterie (BMS). Il utilise un fil UL1569 22AWG pour garantir des performances électriques stables et un fonctionnement fiable dans les environnements des énergies nouvelles.

Une extrémité est terminée par un connecteur Shunke à 12 broches et l'autre par un connecteur Weifeng à 8 broches, assurant un raccordement sécurisé et une connectivité constante.

Avec des longueurs standard de 165 mm et 190 mm et la possibilité de réaliser des longueurs personnalisées, ce câble convient à la fabrication OEM, à l'intégration de systèmes et aux projets ESS à grande échelle.


Caractéristiques

Caractéristiques principales :

• Faible impédance et haute efficacité : Grâce à l'utilisation de conducteurs en cuivre étamé de haute pureté et à des techniques de terminaison de précision, ce câble atteint une résistance en courant continu exceptionnellement faible. Ceci minimise l'atténuation du signal et les pertes d'énergie lors de la transmission.
• Capacité de transport de courant optimisée : Le choix rigoureux du calibre des fils, associé à une conception thermique avancée, garantit une élévation de température maîtrisée du faisceau. Les performances restent stables et sans atténuation, même en cas de fonctionnement prolongé à courant élevé.
• Durabilité accrue : L'isolation classée UL1569 offre une excellente résistance à la chaleur et une protection mécanique, la rendant adaptée aux environnements internes à haute température des batteries.
• Ingénierie de précision : Chaque point de connexion est traité selon des normes industrielles rigoureuses afin de garantir une résistance élevée à l'arrachement et une stabilité vibratoire à long terme dans les applications automobiles.

Applications :

• Batteries pour véhicules électriques (VE) : Utilisé pour la communication interne entre modules et la détection des signaux du système de gestion du bâtiment.
• Systèmes de stockage d'énergie (ESS) : Idéal pour les baies de batteries à l'échelle industrielle où l'intégrité du signal est primordiale pour la surveillance de la sécurité.
• Unités de gestion de l'alimentation : Convient à diverses unités de distribution d'énergie nouvelle nécessitant des conversions d'interface 12 broches et 8 broches de haute qualité.
• Prototypage et production BMS : Un composant fiable pour le prototypage R&D et la production en série de matériel de gestion de batteries.

Pourquoi nous choisir ?
Shenzhen Smart Connection Technology Co., Ltd., fondée en 2008, intègre la R&D, la production, la transformation et la vente de faisceaux de câbles pour divers produits électriques. Notre entreprise dispose d'une équipe de recherche et développement scientifique et technologique professionnelle, d'équipements de production et de contrôle de pointe, d'une gestion moderne et d'un système d'assurance qualité rigoureux. Nos produits sont certifiés UL et sont largement utilisés dans divers appareils électriques, tels que les systèmes de stockage d'énergie portables, domestiques et industriels/commerciaux, les batteries au lithium et les boîtiers de commande pour robots nettoyeurs.

Service après-vente :

• Service d'assistance technique en ligne disponible.
• OEM disponible.
• Notre produit est accompagné d'un rapport de test et d'une certification.
• Notre produit est garanti 3 ans.

Emballage et livraison :

FAQ :

Q1 : Ce câble est-il conforme aux normes automobiles ou de sécurité internationales ?

R : Oui. Le faisceau utilise un câble certifié UL1569, une norme reconnue pour le câblage interne des équipements électroniques et des systèmes d'énergies nouvelles. Il est spécialement conçu pour résister aux contraintes thermiques et électriques des systèmes de gestion de batteries.

Q2 : Puis-je personnaliser la longueur et la configuration des branches pour la conception spécifique de mon bloc-batterie ?

R : Absolument. Nos longueurs standard sont de 165 mm et 190 mm, mais nous proposons un service de personnalisation complet. Vous pouvez spécifier la longueur de câble, le rapport de dérivation, ou même demander différentes marques de connecteurs pour s'adapter à la configuration de votre système.

Q3 : Comment ce câble gère-t-il la chaleur lors d'un fonctionnement continu à courant élevé ?

A : Nous utilisons des conducteurs en cuivre étamé de haute pureté de calibre 22 AWG, qui offrent une résistance en courant continu inférieure à celle des matériaux standards. Ce choix judicieux de calibre garantit une élévation de température maîtrisable, évitant ainsi toute dégradation des performances lors d'un fonctionnement prolongé.

Q4 : Quelles sont les principales marques de connecteurs utilisés dans ce faisceau ?

A : Ce modèle spécifique intègre une prise Shunke à 12 broches (500065000-00-5) à une extrémité et un connecteur Weifeng à 8 broches (WD2500-2H04B001W) à l'autre. Nous utilisons ces composants moulés avec précision pour garantir une haute résistance aux vibrations et une intégrité du signal optimale.

Q5 : Quel est le délai de livraison habituel pour les commandes B2B en gros ?

A: Les délais de livraison varient en fonction du niveau de personnalisation et du volume de la commande. Pour les spécifications standard, nous disposons d'une chaîne d'approvisionnement stable afin de garantir une livraison rapide. Veuillez contacter notre équipe commerciale et nous faire part des exigences de votre projet pour obtenir un calendrier détaillé et un devis.
