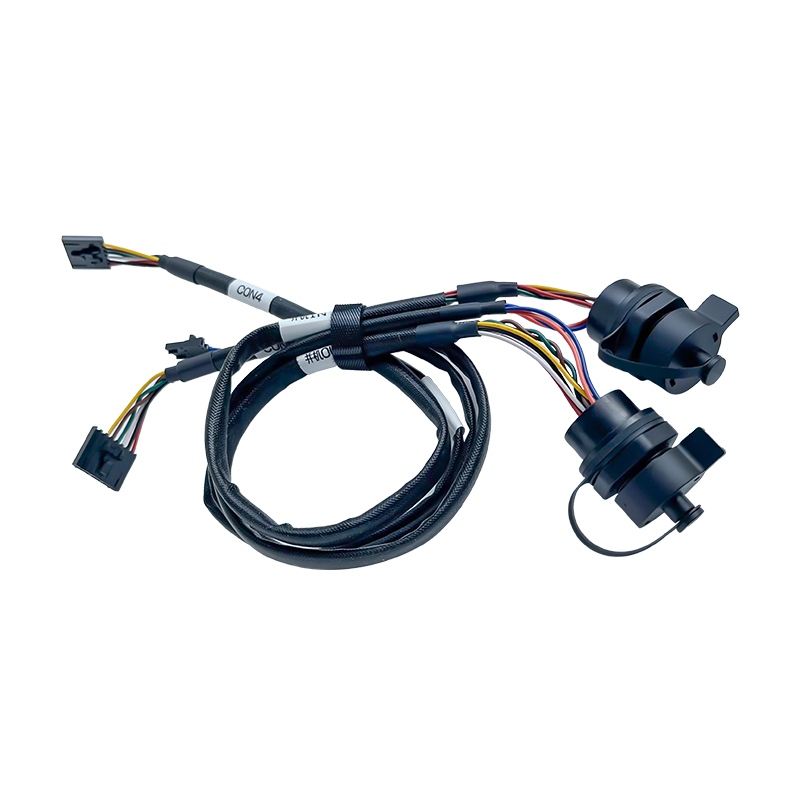

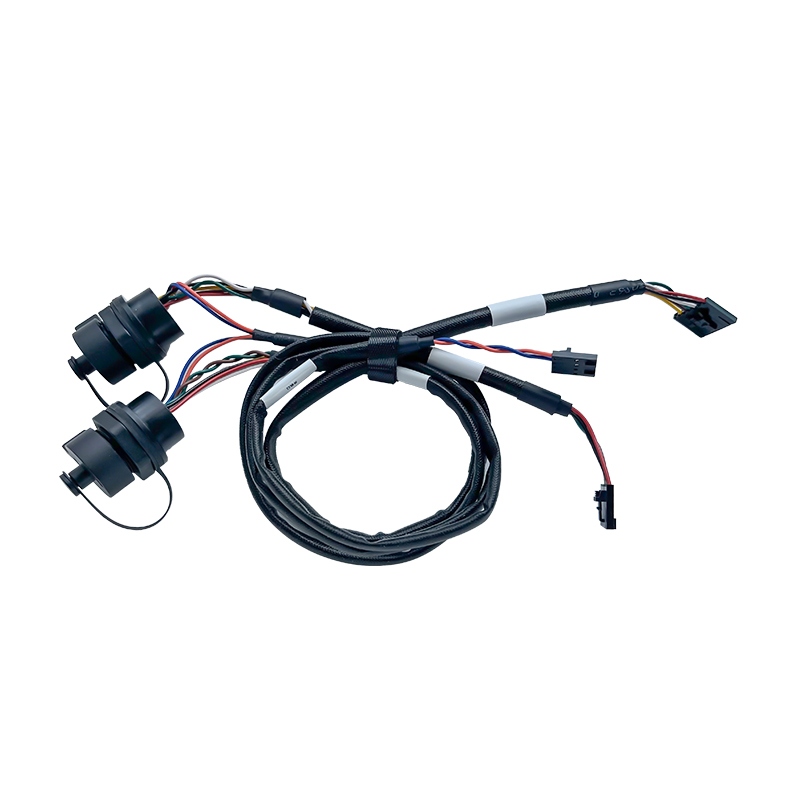

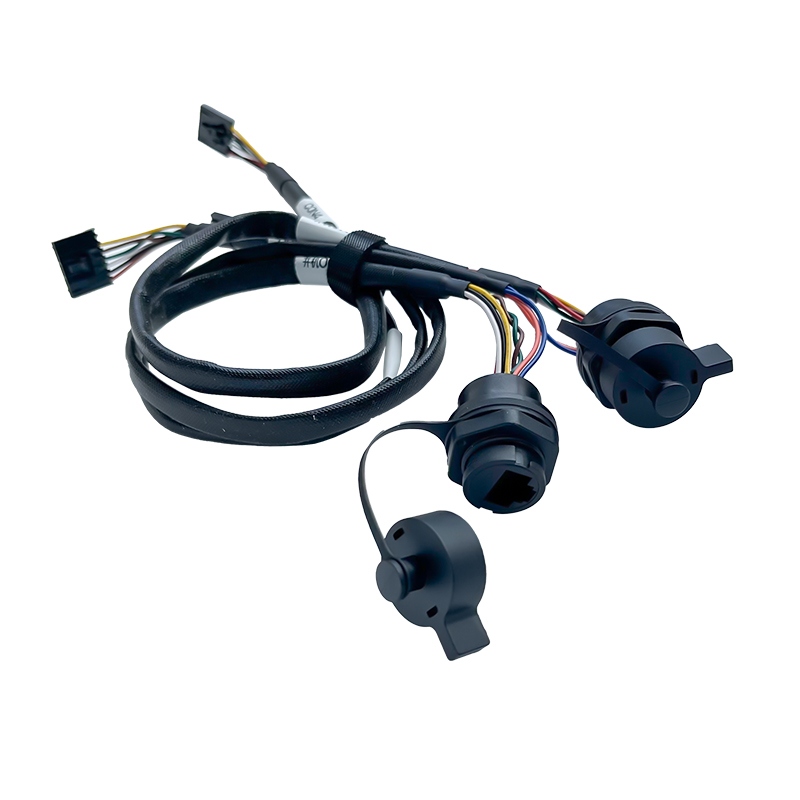

Ce câble parallèle de communication externe Ce dispositif est conçu pour résoudre les problèmes d'interférences de signal et les défis environnementaux liés aux applications des énergies nouvelles. Son cœur utilise un câble blindé CAT.5E 4P*26AWG en cuivre étamé de haute pureté, ce qui réduit considérablement la résistance en courant continu et optimise la capacité de transport de courant. En minimisant les pertes d'énergie lors de la transmission, il garantit une communication à haut rendement entre les unités en parallèle.
Le faisceau est équipé de connecteurs industriels WCON de précision à une extrémité et d'une interface étanche RUV Connet RJ45 M20.5 à l'autre, avec un mécanisme de verrouillage à vis sécurisé et un capuchon anti-poussière. Cette conception garantit des performances constantes et une dissipation thermique efficace, même en fonctionnement continu.
Principales caractéristiques et avantages
- Transmission haute fidélité : Il est doté de conducteurs en cuivre étamé de haute pureté qui permettent d'obtenir une résistance CC ultra-faible, maximisant ainsi l'intégrité du signal et réduisant les pertes d'énergie lors du transfert de données.
- Protection EMI robuste : La conception blindée CAT.5E bloque efficacement les interférences électromagnétiques, essentielles pour une communication stable dans les environnements d'onduleurs et de batteries haute tension.
- Fiabilité à l'étanchéité IP67 : Équipé de connecteurs RUV Connet RJ45 M20.5 et de capuchons anti-poussière de protection, assurant une étanchéité parfaite pour les environnements extérieurs ou industriels humides.
- Performances thermiques optimisées : La sélection scientifique du calibre du fil et le sertissage de précision permettent de contrôler l'élévation de température, garantissant ainsi que les performances ne se dégradent pas avec le temps.
- Entièrement personnalisable : Disponible en longueurs personnalisées (standard L=530/250/70 mm) et configurations de brochage pour correspondre aux définitions spécifiques des interfaces BMS ou onduleurs.
Structure du câble et spécifications électriques
- Norme de câble : CAT.5E, 4 paires × 26 AWG.
- Blindage : STP (paire torsadée blindée) pour éliminer les interférences électromagnétiques/radiofréquences.
- Conducteur : Cuivre étamé de haute pureté (optimisé pour une faible impédance).
- Veste : Matériau de qualité industrielle résistant aux UV, aux intempéries et à l'abrasion.
- Performances : Conçu pour une charge continue avec une perte de signal strictement contrôlée.
Configuration du connecteur
Extrémité A : Côté interne du dispositif (vers le circuit imprimé/BMS)
- Connecteurs : WCON WF2012-1H03T02W + WF2542-H07B01 + WF2542-H08B01
- Fonction : Connexion précise carte-fil pour l'intégration de modules internes.
Extrémité B : Panneau/Côté externe (Vers réseau/Unité parallèle)
- Connecteur : RUV Connet RJ45 M20.5
- Type : Prise à montage sur panneau avec capuchon anti-poussière étanche.
- Caractéristique : Conception à verrouillage par vis sécurisée pour empêcher le débranchement dû aux vibrations.
(Remarque : les combinaisons de connecteurs peuvent être personnalisées pour correspondre aux nomenclatures de projets spécifiques.)
Applications typiques
- Systèmes de stockage d'énergie (ESS) : Communication parallèle entre les packs de batteries.
- Onduleurs solaires : Liaison de données pour les systèmes de conversion d'énergie photovoltaïque (PCS).
- Infrastructure pour véhicules électriques : réseau interne des bornes de recharge.
- Automatisation industrielle : Armoires de commande extérieures nécessitant une protection IP67.
Caractéristiques
| Nom du produit | Câble parallèle de communication externe |
| Type de câble | Câble réseau blindé CAT.5E 4P*26AWG |
| Matériau conducteur | Cuivre étamé de haute pureté (faible impédance) |
| Connecteur A (interne) | Connecteurs WCON : série WF2012-1H03T02W + WF2542 |
| Connecteur B (Externe) | RUV Connet RJ45 M20.5 (Étanchéité IP67, avec capuchon anti-poussière) |
| Longueurs standard | 530 mm / 250 mm / 70 mm (Entièrement personnalisable) |
| Application | Blocs-batteries, onduleurs, communication parallèle ESS |
| Isolation et veste | PVC/PUR de qualité industrielle (résistant aux UV et aux intempéries) |
| Indice de température | -40 °C à +85 °C (Exemple de norme, veuillez vérifier) |
Pourquoi nous choisir ?
Shenzhen Smart Connection Technology Co., Ltd.wÉtablie en 2008, elle intègre la R&D, la production, le traitement et la vente de faisceaux de câbles pour divers produits électriques. Nous disposons d'une équipe professionnelle de recherche et développement scientifique et technologique, d'équipements de production et d'inspection de pointe, d'une gestion d'entreprise moderne et d'un système d'assurance qualité rigoureux. Les produits de l'entreprise ont obtenu la certification de sécurité UL et sont largement utilisés dans divers produits électriques tels que les alimentations de stockage d'énergie portables, les alimentations de stockage d'énergie domestiques, les alimentations de stockage d'énergie industrielles et commerciales, les batteries au lithium et les boîtiers de commande industriels pour robots balayeurs.
Service après-vente :
- Service d'assistance technique en ligne disponible.
- OEM disponible.
- Notre produit est accompagné d'un rapport de test et d'une certification.
- Notre produit est garanti 3 ans.
Emballage et livraison :
FAQ
1. À quoi sert ce câble ?
Ce câble est utilisé pour la communication et le contrôle en parallèle entre les dispositifs à énergies nouvelles, tels que les systèmes de stockage d'énergie, les onduleurs solaires, les chargeurs de véhicules électriques et les équipements de contrôle industriels.
2. S'agit-il d'un câble Ethernet CAT5e standard ?
Non. Il s'agit d'un câble blindé industriel CAT5e conçu pour les applications liées aux énergies nouvelles, offrant des longueurs personnalisées, des connecteurs industriels et une fiabilité accrue pour un fonctionnement continu.
3. La longueur du câble et les connecteurs peuvent-ils être personnalisés ?
Oui. La longueur des câbles, les types de connecteurs et les combinaisons de connecteurs peuvent être personnalisés en fonction des exigences de votre application, de vos schémas ou de vos échantillons.
4. Pourquoi ce câble utilise-t-il un blindage et des conducteurs en cuivre étamé ?
La structure blindée contribue à réduire les interférences électromagnétiques, tandis que les conducteurs en cuivre étamé offrent une faible résistance, une résistance à la corrosion et des performances électriques stables à long terme.
5. À qui ce produit convient-il ?
Ce produit convient aux fabricants d'équipements pour les énergies nouvelles, aux intégrateurs de systèmes, aux fabricants de chargeurs pour véhicules électriques et aux partenaires OEM/ODM qui ont besoin de solutions de câblage de communication fiables.
