Les systèmes de stockage d'énergie par batteries (BESS) deviennent un élément essentiel des infrastructures énergétiques modernes, favorisant l'intégration des énergies renouvelables, la stabilisation du réseau, l'alimentation de secours industrielle et la gestion de l'énergie commerciale. Avec l'augmentation des capacités des batteries, passant de quelques centaines de kilowattheures à des systèmes de plusieurs mégawatts, la sécurité électrique, l'efficacité énergétique et la fiabilité du système sont devenues des enjeux majeurs.
Un élément souvent négligé qui influe directement sur les performances des systèmes de stockage d'énergie par batterie (BESS) est le système de câblage. Un système correctement conçu Faisceau de câbles du système de stockage d'énergie par batterie Elle garantit une transmission d'énergie stable, une surveillance précise, une gestion thermique et une protection contre les pannes électriques. Contrairement aux câbles ordinaires, les solutions de câblage BESS sont conçues pour supporter des charges de courant élevées, des environnements difficiles et des exigences opérationnelles à long terme.
Cet article explique comment les solutions de câblage avancées améliorent la sécurité et l'efficacité des systèmes de stockage d'énergie par batterie (BESS), quels facteurs de conception les ingénieurs doivent prendre en compte et pourquoi des assemblages de câbles de haute qualité sont essentiels pour les applications de stockage d'énergie de nouvelle génération.
Le rôle des faisceaux de câbles dans les systèmes de stockage d'énergie par batterie
Un système de stockage d'énergie par batterie (BESS) comprend plusieurs modules de batterie, des supports de batterie, des systèmes de conversion de puissance (PCS), des systèmes de gestion de batterie (BMS) et des équipements de surveillance. Tous ces composants nécessitent des connexions électriques fiables pour fonctionner en toute sécurité.
Le faisceau de câbles assure la connexion électrique entre les cellules de la batterie, les modules et les systèmes d'alimentation externes. Il est chargé de transmettre des courants électriques élevés tout en garantissant la précision du signal et en prévenant les risques potentiels tels que la surchauffe, les courts-circuits et les défaillances de connexion.
| Composant | Fonction | Exigences de câblage |
|---|
| Modules de batterie | Stocker et distribuer l'énergie électrique | Connexion à courant élevé avec faible résistance |
| Système de gestion de batterie (BMS) | Surveille la tension, la température et l'état de la batterie | Câblage fiable pour le signal et la communication |
| Système de conversion de puissance (PCS) | Convertit le courant continu en courant alternatif | câbles haute tension et courant élevé |
| Système de gestion thermique | Contrôle la température de la batterie | Câblage durable adapté à la chaleur et aux vibrations |
1. Améliorer la sécurité électrique grâce à des connexions fiables

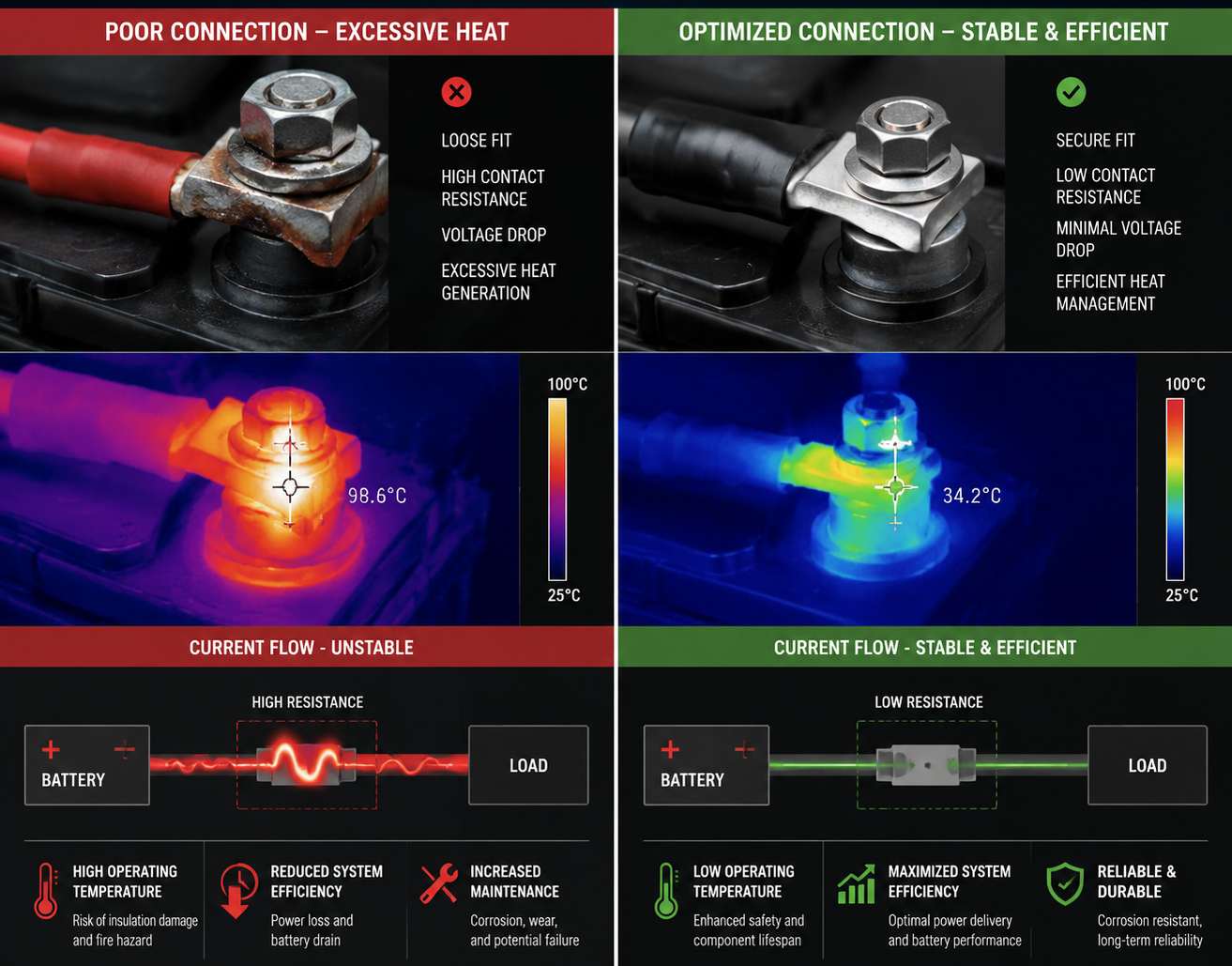

La sécurité électrique représente l'un des plus grands défis des systèmes de stockage d'énergie à grande échelle. Des connexions desserrées, une isolation insuffisante ou un mauvais choix de câbles peuvent engendrer une résistance excessive, provoquant un dégagement de chaleur et des risques d'incidents thermiques.
Un design professionnel Faisceau de câbles BESS Ce système améliore la sécurité grâce à l'utilisation de conducteurs de dimensions optimisées, de matériaux isolants haute température, de bornes sécurisées et de structures de protection. Ces conceptions réduisent les pertes électriques et garantissent des performances stables, même en fonctionnement continu à courant élevé.
| Facteur de sécurité | Risque potentiel | Solution de faisceau de câbles |
|---|
| Fiabilité de la connexion | Des bornes desserrées provoquent une accumulation de chaleur. | Connecteurs à sertir et à verrouiller avec précision |
| Protection d'isolation | Courts-circuits ou fuites électriques | Matériaux d'isolation ignifuges et haute tension |
| Gestion actuelle | Surchauffe du câble sous fortes charges | Conception optimisée du diamètre du conducteur et de la température |
| Protection de l'environnement | Dommages causés par l'humidité, la poussière et la corrosion | manchons de protection et solutions d'étanchéité |
2. Amélioration de l'efficacité énergétique et des performances énergétiques
L'efficacité énergétique est un indicateur de performance clé pour les projets de systèmes de stockage d'énergie par batterie (BESS). Même de faibles pertes électriques peuvent avoir un impact significatif sur les coûts d'exploitation des systèmes de stockage à grande échelle fonctionnant en continu pendant des années.
Les faisceaux de câbles de haute qualité minimisent les pertes d'énergie en réduisant la résistance et en améliorant la stabilité du courant. Par exemple, une connexion mal conçue, en augmentant la résistance, peut générer de la chaleur et gaspiller de l'énergie, tandis que des faisceaux de câbles optimisés garantissent une transmission de puissance efficace.
| Paramètre | Conception de câble standard | Solution de câblage BESS optimisée |
|---|
| Résistance électrique | Pertes d'énergie plus élevées | Résistance réduite pour une efficacité accrue |
| Génération de chaleur | Plus de stress thermique | Meilleure dissipation de la chaleur |
| Durée de vie | Peut se dégrader sous de fortes charges | Conçu pour un fonctionnement à long terme |
| Exigences de maintenance | Inspections fréquentes nécessaires | Fiabilité accrue et moins de pannes |
3. Prise en charge des applications haute tension grâce à des assemblages de câbles avancés
À mesure que les systèmes de stockage d'énergie augmentent de taille, les batteries fonctionnent à des tensions plus élevées afin d'améliorer leur rendement et de réduire les pertes de courant. Cela nécessite des solutions de connexion spécialisées capables de supporter des conditions électriques exigeantes.
A Câble de batterie haute tension Il est spécialement conçu pour les systèmes de batteries haute puissance. Il comprend généralement des connecteurs haute tension, des câbles blindés, des couches isolantes et des composants de protection qui garantissent un transfert d'énergie sûr entre les modules de batterie et l'électronique de puissance.
| Fonctionnalité de conception | Avantages liés à la performance |
|---|
| Isolation haute tension | Prévient les fuites électriques et améliore la sécurité de l'opérateur |
| Structure de protection | Réduit les interférences électromagnétiques (EMI) |
| Construction de câbles flexibles | Simplifie l'installation dans les espaces de batterie compacts. |
| Système de connecteurs durables | Maintient des performances stables malgré les vibrations et les mouvements. |
4. Améliorer l'efficacité de l'installation et de la maintenance des systèmes de stockage d'énergie par batterie (BESS)
Les projets modernes de systèmes de stockage d'énergie par batterie (BESS) exigent une installation plus rapide et une maintenance simplifiée, car les temps d'arrêt ont un impact direct sur la disponibilité de l'énergie. La conception personnalisée des faisceaux de câbles contribue à simplifier l'assemblage du système en intégrant plusieurs câbles, connecteurs et composants de protection dans une solution pré-conçue.
Comparé au câblage point à point traditionnel, un faisceau de câbles sur mesure réduit les erreurs d'installation, raccourcit le temps d'assemblage et améliore la cohérence du système.
| Méthode d'installation | Câblage traditionnel | Solution de harnais personnalisée |
|---|
| Processus d'assemblage | Connexions de câbles individuelles multiples | Système de connexion pré-assemblé |
| Risque d'erreur | Plus élevé en raison de l'installation manuelle | Inférieur avec conception standardisée |
| Entretien | Identification difficile des défauts | Inspection et remplacement facilités |
Considérations clés en matière de conception pour la sélection du faisceau de câbles BESS
Le choix d'une solution de câblage adaptée nécessite la prise en compte de facteurs électriques, mécaniques et environnementaux. Les ingénieurs doivent évaluer les paramètres suivants avant de sélectionner un fournisseur ou un modèle de câble.
| Facteur de sélection | Considération recommandée |
|---|
| Tension nominale | Assurer le niveau d'isolation des câbles conformément aux exigences de tension du système |
| Capacité actuelle | Sélectionnez la section du conducteur en fonction du courant continu maximal |
| Résistance à la température | Utilisez des matériaux adaptés aux environnements de fonctionnement des batteries. |
| Compatibilité des connecteurs | Assurez une connexion fiable avec les modules de batterie et les équipements PCS |
| Capacité de personnalisation | Prise en charge de différentes configurations, longueurs et exigences d'installation |
Tendances futures de la technologie de câblage des systèmes de stockage d'énergie par batterie (BESS)
Avec le développement rapide des énergies renouvelables et des infrastructures électriques, la technologie des systèmes de stockage d'énergie par batterie (BESS) continue d'évoluer. Les solutions de câblage futures privilégieront les plateformes à plus haute tension, les matériaux plus légers, l'amélioration des performances thermiques et des capacités de surveillance plus intelligentes.
Avancé Faisceau de câbles du système de stockage d'énergie par batterie Ces systèmes peuvent intégrer des capteurs pour la surveillance en temps réel de la température, la mesure du courant et la maintenance prédictive. Ces systèmes de câblage intelligents aideront les opérateurs à identifier les problèmes potentiels avant qu'ils ne surviennent et à améliorer la disponibilité globale du système.
Pour les fabricants, les entreprises énergétiques et les intégrateurs de systèmes, investir dans des solutions de câblage fiables ne se limite pas aux simples connexions électriques. Cela influe directement sur la sécurité, l'efficacité, la qualité de l'installation et les performances à long terme des systèmes de stockage d'énergie.
