Quel est l'impact des connecteurs XT30 et XT90 sur les performances des systèmes RC et FPV professionnels ?

Vous devez choisir le bon connecteur pour votre configuration RC ou FPV afin d'optimiser les performances. Connecteur de faisceau de câbles pour bloc-batterie personnalisé Il offre des connexions fiables pour les applications exigeantes. Le connecteur XT30/XT90 convient à différents niveaux de puissance. Le XT30 est idéal pour les micro-drones et les petits véhicules. Le XT90 est adapté aux modèles radiocommandés haute puissance et aux drones de course. Le choix du connecteur influe sur l'efficacité, la fiabilité et l'alimentation du système. Tenez compte des besoins de votre batterie radiocommandée, des dimensions et de la compatibilité avec les connecteurs de batteries de voitures radiocommandées pour choisir la meilleure option.

Points clés à retenir

• Choisissez le connecteur adapté à votre configuration RC pour optimiser les performances et la fiabilité.

• Les connecteurs XT30 sont idéaux pour les micro-drones et les petits véhicules, tandis que les connecteurs XT90 conviennent aux modèles haute puissance.

• Veillez toujours à ce que l'intensité nominale du connecteur corresponde aux besoins en énergie de votre système afin d'éviter toute surchauffe.

• Une installation correcte des connecteurs améliore la sécurité et prolonge la durée de vie de votre équipement radiocommandé.

• Vérifiez la compatibilité entre les connecteurs, les batteries et les variateurs de vitesse électroniques pour des performances optimales.

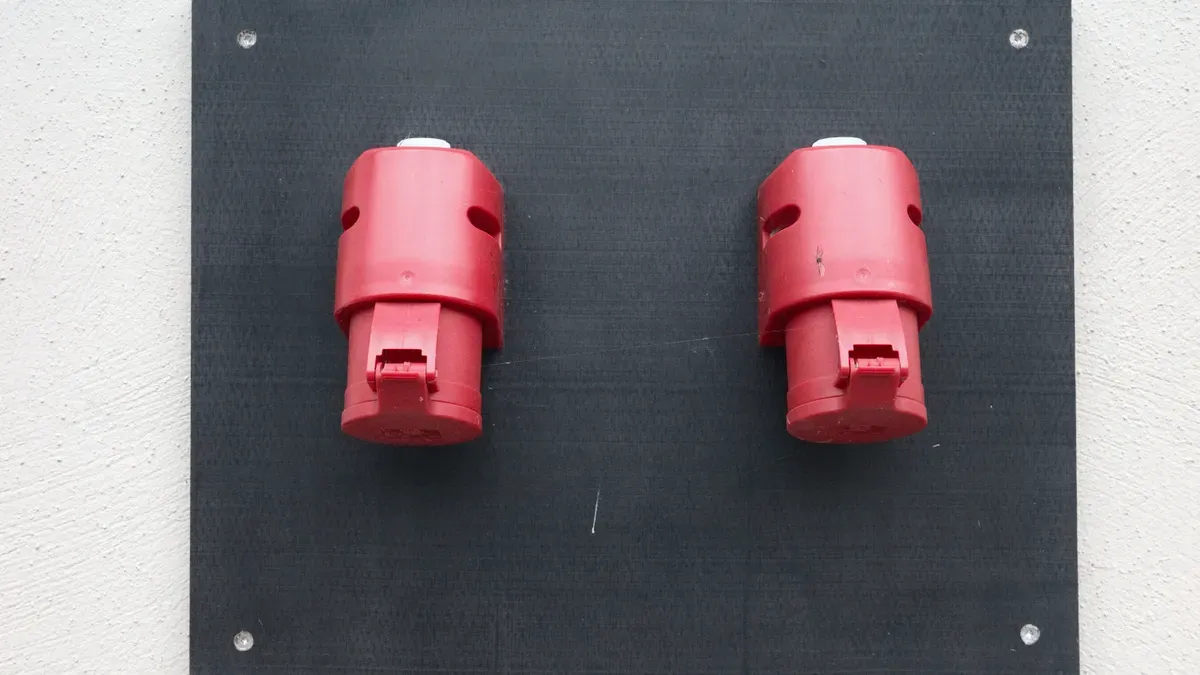

Performances des connecteurs XT30 et XT90

Gestion actuelle

Il est essentiel d'adapter le connecteur aux besoins en alimentation de votre système radiocommandé. Les connecteurs XT30 et XT90 offrent une grande flexibilité pour différentes configurations. Les connecteurs XT30 supportent un courant continu jusqu'à 30 ampères, tandis que les connecteurs XT90 supportent des courants beaucoup plus élevés, jusqu'à 90 ampères en continu. Cette différence est cruciale pour les véhicules radiocommandés et les drones, qui consomment beaucoup d'énergie. L'utilisation d'un connecteur inadapté peut entraîner une surchauffe et une perte de puissance.

Voici un tableau comparant les valeurs nominales actuelles des types de connecteurs de batterie RC les plus courants :

Les connecteurs XT30 sont idéaux pour les micro-drones, les petites voitures radiocommandées et les avions légers. Les connecteurs XT90 conviennent aux gros camions radiocommandés, aux bateaux haute performance et aux drones de grande capacité. Il est toujours conseillé de vérifier la compatibilité des connecteurs de la batterie de votre voiture radiocommandée avec votre système.

Rendement en tension

L'efficacité de la tension influe sur la quantité d'énergie fournie à vos moteurs et composants électroniques. La conception des connecteurs XT30 et XT90 réduit la résistance, limitant ainsi les chutes de tension. Une résistance plus faible se traduit par une alimentation plus efficace. Les connecteurs XT90 possèdent des surfaces de contact plus larges, ce qui réduit les pertes de tension sous forte charge. Cette caractéristique les rend idéaux pour les connexions à courant élevé dans les applications de modélisme exigeantes.

Les connecteurs XT30 sont également performants dans les systèmes de petite taille. Ils minimisent les chutes de tension pour les micro-drones et les petits véhicules radiocommandés. Pour une fiabilité encore supérieure, vous pouvez opter pour… Connecteurs d'alimentation XT30PWCes connecteurs utilisent des contacts plaqués or et du nylon de haute qualité pour une tension stable et une longue durée de vie. Ils supportent un courant continu jusqu'à 15 A et fonctionnent dans une large plage de températures, ce qui en fait un choix judicieux pour de nombreuses configurations de modélisme.

Chaleur et sécurité

La gestion de la chaleur est essentielle dans les systèmes radiocommandés. Les connecteurs XT30 et XT90 utilisent des matériaux résistants à la chaleur et à la fusion. Les connecteurs XT90 supportent une chaleur plus importante car ils supportent des courants plus élevés. Cette caractéristique assure la sécurité de votre système radiocommandé lors de longues sessions ou en cas de fortes charges. Les connecteurs XT30 restent froids dans les micro-modèles et les petites voitures radiocommandées.

Voici un tableau présentant les cas d'utilisation courants et les valeurs nominales actuelles pour chaque connecteur :

Il est essentiel de toujours choisir le connecteur de batterie adapté à votre application. Ce choix permet d'éviter la surchauffe et garantit la fiabilité de votre système radiocommandé. Le choix du connecteur (XT30 ou XT90) influe sur les performances et la sécurité. Pour éviter toute défaillance des connecteurs, vérifiez-les avant chaque vol ou utilisation.

Conseil: Pour les connexions à courant élevé, utilisez toujours des connecteurs dont l'intensité nominale est supérieure à l'intensité maximale consommée par votre système. Cette pratique améliore la sécurité et prolonge la durée de vie de votre équipement radiocommandé.

Connecteur de batterie RC : facteurs pratiques

Taille et poids

Il est important de tenir compte de la taille et du poids lors du choix des connecteurs de batterie pour votre modèle réduit. Les connecteurs plus petits, comme le XT30, conviennent aux micro-drones et aux véhicules RC légers. Les connecteurs plus grands, tels que le XT90, sont adaptés aux voitures RC puissantes et aux drones de grande capacité. Le type de connecteur choisi influe sur le poids total et l'équilibre de votre modèle. Un connecteur trop gros risque d'alourdir inutilement votre véhicule, tandis qu'un connecteur trop petit pourrait limiter l'intensité maximale admissible. Il est donc essentiel d'adapter la taille du connecteur aux besoins en énergie et aux contraintes physiques de votre système RC.

Conseils d'installation

Une installation correcte garantit le bon fonctionnement du connecteur de batterie de votre véhicule radiocommandé. Suivez ces étapes pour un résultat optimal :

1. Utilisez une soudure de haute qualité, sans plomb et avec âme de flux.

2. Étamez préalablement les deux languettes du connecteur et les extrémités des fils avant de les assembler.

3. Appliquez la chaleur de manière efficace afin d'éviter d'endommager le boîtier en plastique.

4. Utilisez de la gaine thermorétractable pour isoler complètement les raccords.

5. Pour le XT90, utilisez du fil silicone de calibre 8-10 AWG ; pour le XT60, utilisez du fil silicone de calibre 10-12 AWG.

6. Utilisez toujours du fil de cuivre multibrins pour plus de flexibilité.

7. Choisissez le calibre du fil en fonction du courant continu maximal de votre système.

8. Inspectez régulièrement la zone pour détecter tout signe de surchauffe ou de décoloration.

9. Nettoyez périodiquement les contacts avec un nettoyant pour contacts électriques.

10. Assurez une connexion sécurisée grâce à un clic audible.

11. Remplacez les connecteurs présentant des signes de fusion ou de déformation.

Conseil: Une installation soignée améliore la sécurité et prolonge la durée de vie des connecteurs de batterie de votre voiture radiocommandée.

Compatibilité

La compatibilité est essentielle lors du choix des connecteurs de batterie pour votre système RC. Vous devez vérifier que vos connecteurs sont compatibles avec votre batterie et votre contrôleur de vitesse électronique (ESC). De nombreuses marques de batteries et de contrôleurs RC utilisent des connecteurs XT30 ou XT90. Le tableau ci-dessous illustre la compatibilité des connecteurs XT90 avec les composants RC courants :

Il est essentiel de toujours vérifier la compatibilité entre les connecteurs de batterie de votre modèle réduit et ceux de votre voiture radiocommandée. Le choix des connecteurs dépend des besoins en énergie de votre système et du courant continu maximal prévu. Utiliser des connecteurs compatibles avec votre configuration radiocommandée améliore la fiabilité et les performances.

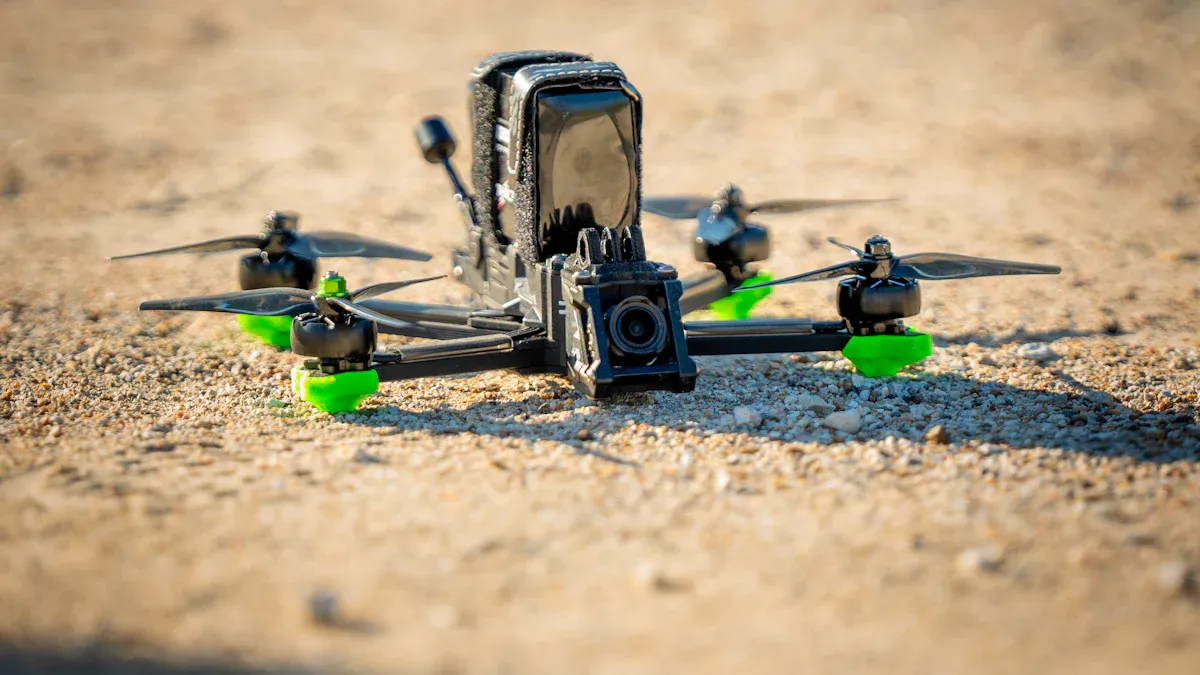

Cas d'utilisation des connecteurs de batterie pour drones FPV

Constructions micro et légères

Vous souhaitez que votre micro-drone FPV reste agile et performant. Le choix du connecteur influe sur l'autonomie, la stabilité de la tension et les performances globales. Les connecteurs XT30 sont particulièrement adaptés aux micro-drones consommant un courant élevé. Ils offrent une chute de tension minimale, garantissant ainsi une alimentation constante des moteurs même lors de manœuvres brusques. Plus lourds que certaines alternatives, les connecteurs XT30 peuvent ne pas convenir aux petits drones de type « whoop ». Les micro-drones FPV plus grands tirent pleinement parti des connecteurs XT30, notamment lorsqu'il est nécessaire de gérer un courant de 20 A ou plus.

• Les connecteurs XT30 assurent une tension stable et une alimentation électrique fiable.

• Elles conviennent aux micro-quadricoptères et aux drones de course de 2 à 3 pouces qui nécessitent un courant plus élevé.

• Vous évitez les pertes de puissance et la surchauffe en adaptant la taille du connecteur aux besoins de votre drone.

Les fabricants recommandent le connecteur XT30 pour les micro-quadricoptères et les petits drones de course. Vérifiez la compatibilité et les performances optimales des connecteurs de batterie de votre modèle réduit et de votre voiture radiocommandée.

Drones de course et de haute puissance

Pour les drones de course FPV haute puissance, il vous faut des connecteurs robustes. Les connecteurs XT90 excellent dans ces configurations exigeantes. Ils supportent un courant continu de 90 A et un courant de pointe jusqu'à 120 A. Leur conception à verrouillage solide empêche les déconnexions accidentelles lors des courses intenses. La technologie anti-étincelles réduit les arcs électriques, protégeant ainsi vos composants électroniques et améliorant la fiabilité. Les connecteurs XT90 sont particulièrement adaptés aux drones de grande capacité et aux drones commerciaux nécessitant une alimentation électrique maximale.

• Les connecteurs XT90 supportent les courants et tensions élevés nécessaires aux drones de course.

• Des connexions sécurisées protègent votre drone lors de manœuvres rapides.

• Les dispositifs anti-étincelles améliorent la sécurité des batteries LiPo haute tension.

Les fabricants recommandent le connecteur XT90 pour les systèmes de batteries 6S ou plus. Les connecteurs XT60 conviennent aux configurations de puissance moyenne, comme les quads de course de 5 à 7 pouces. Vous pouvez comparer les options de connecteurs dans le tableau ci-dessous :

Conseil: Veillez à toujours utiliser des connecteurs de batterie adaptés aux besoins en énergie de votre drone FPV. Cette pratique améliore l'efficacité et la fiabilité.

Vous pouvez trouver des connecteurs sécurisés et performants pour les drones de course, tels que les Connecteur de batterie XT90PW, qui offre une sécurité et une alimentation électrique améliorées pour les applications FPV exigeantes.

Vous devez choisir le connecteur adapté à votre configuration radiocommandée. Les connecteurs XT30 conviennent aux micro-drones et aux petits véhicules radiocommandés. Les connecteurs XT90 sont adaptés aux modèles radiocommandés haute puissance et aux drones de course. Le tableau ci-dessous présente les principaux critères de choix d'un connecteur :

Vous devez choisir un connecteur adapté à votre batterie et aux spécifications de votre système RC. Surveillez la chute de tension et la température du connecteur pendant les tests. Tenez compte des contraintes d'espace et des besoins en énergie de votre modèle RC. Utilisez les données de test du moteur et de l'hélice pour choisir le connecteur adapté. Les connecteurs XT90 offrent une capacité de courant et une durabilité supérieures pour les applications RC exigeantes. Les connecteurs XT30 sont compacts et conviennent aux modèles RC légers. Pour des connexions sûres et fiables dans les systèmes RC haute puissance, vous pouvez utiliser le connecteur de batterie XT90PW.

FAQ

Quelle est la principale différence entre les connecteurs XT30 et XT90 ?

Les connecteurs XT30 supportent un courant plus faible et conviennent aux petits modèles RC ou FPV. Les connecteurs XT90, quant à eux, supportent un courant plus élevé et sont adaptés aux modèles plus grands et plus puissants. Il est important d'utiliser un connecteur adapté aux besoins en alimentation de votre système.

Puis-je utiliser des connecteurs XT30 pour des drones de course haute puissance ?

Il est déconseillé d'utiliser des connecteurs XT30 pour les drones de course haute puissance. Les connecteurs XT90 fournissent un courant plus élevé et offrent des connexions plus sûres pour les configurations exigeantes. Le format XT30 est idéal pour les micro-drones et les modèles légers.

Comment choisir le bon connecteur pour ma voiture radiocommandée ?

Vous devez vérifier la consommation électrique maximale et la capacité de la batterie de votre véhicule. Le connecteur XT30 convient aux petites voitures à faible puissance, tandis que le XT90 est adapté aux grosses voitures à forte puissance. Choisissez toujours un connecteur compatible avec les exigences de votre système.

Les connecteurs XT30PW et XT90PW sont-ils meilleurs que les versions standard ?

Les connecteurs XT30PW et XT90PW sont dotés de contacts plaqués or et d'un revêtement en nylon résistant. Ils offrent une meilleure stabilité de tension et une durée de vie prolongée, garantissant ainsi des performances fiables pour les systèmes RC et FPV professionnels.

Quelles consignes de sécurité dois-je suivre lors de l'installation de connecteurs ?

Utilisez un fil de section appropriée, des contacts pré-étamés et de la gaine thermorétractable. Vérifiez toujours la bonne connexion et inspectez les contacts pour détecter tout signe de surchauffe. Nettoyez régulièrement les contacts afin de garantir des connexions fiables.
