Pourquoi les faisceaux de câbles tombent-ils en panne dans des applications réelles ?

Les faisceaux de câbles constituent le système nerveux central des équipements modernes. Des compartiments moteur automobiles aux armoires de commande industrielles automatisées, ces ensembles transmettent en continu énergie et données. Bien qu'ils soient perçus comme de simples composants (fils, bornes et connecteurs), les faisceaux sont fréquemment à l'origine de pannes matérielles systémiques. Lorsqu'une machine tombe en panne suite à un défaut électrique, le coupable est rarement l'unité centrale ; il s'agit généralement d'une connexion physique défectueuse.

Pour comprendre les mécanismes précis à l'origine de ces défaillances de la couche physique, il est nécessaire d'analyser les contraintes mécaniques, environnementales et électriques auxquelles l'assemblage est soumis tout au long de son cycle de vie. Le diagnostic précoce de ces causes profondes, dès la phase d'ingénierie, permet aux équipes de spécifier des matériaux et des tolérances de fabrication plus adaptés, évitant ainsi des rappels coûteux sur le terrain et des arrêts système.

1. Vieillissement thermique et dégradation de l'isolation

La chaleur est le principal ennemi des isolants polymères. Les câbles sont souvent installés à proximité de composants générant de la chaleur, tels que des moteurs, des systèmes d'échappement ou des transformateurs de forte puissance. Avec le temps, les températures élevées accélèrent le dégazage des plastifiants contenus dans les isolants PVC courants, ce qui fragilise la gaine, provoque des fissures et finit par exposer le conducteur nu. Il en résulte un risque immédiat de court-circuit et d'arc électrique.

L'équation d'Arrhenius stipule que, pour de nombreux polymères isolants courants, la durée de vie prévue est réduite de moitié pour chaque augmentation de 10 °C de la température de fonctionnement continue au-dessus de la température nominale. Le choix des matériaux est donc crucial. Par exemple, utiliser un câble standard prévu pour 80 °C dans une enceinte atteignant fréquemment 85 °C garantit une défaillance prématurée. Il est donc nécessaire de passer à un câble plus performant. Faisceau de câbles personnalisé UL1015 20AWG Ce matériau offre un mécanisme de défense robuste, la norme UL1015 garantissant une température de fonctionnement de 105 °C. Cette marge thermique supplémentaire prolonge considérablement sa durée de vie en environnements difficiles en le protégeant de la dégradation oxydative qui détruit les mélanges de PVC de moindre qualité.

2. Sertissage défectueux et joints à haute résistance

Le sertissage ne consiste pas simplement à écraser du métal sur un fil ; c’est un procédé de soudage à froid qui exige une extrême précision. L’objectif est de déformer les brins du fil et le corps de la cosse pour créer une masse métallique unique et parfaitement étanche aux gaz. Si des gaz corrosifs ou de l’oxygène pénètrent dans la jonction sertie, une oxydation se produira, augmentant ainsi la résistance électrique de la connexion.

Les erreurs de sertissage se divisent généralement en deux catégories : le sous-serti et le sur-serti. Un sertissage insuffisant crée des vides microscopiques entre les brins, entraînant une résistance électrique élevée, un échauffement localisé et, à terme, un emballement thermique. Un sertissage excessif endommage physiquement les brins, réduisant leur section et créant des points de faiblesse mécaniques susceptibles de se rompre sous l’effet des vibrations.

Pour éviter ces chutes de tension dangereuses dans les circuits critiques en matière d'alimentation, les ingénieurs doivent spécifier un Faisceau de câbles à bornes à sertir basse impédanceCes assemblages sont fabriqués sous un contrôle qualité rigoureux, grâce à des presses automatisées qui surveillent la force de sertissage en temps réel. En vérifiant la hauteur de sertissage exacte et en utilisant l'analyse micrographique de la section transversale, le fabricant garantit une compression optimale, ce qui permet d'obtenir une connexion à impédance ajoutée quasi nulle.

3. Fatigue vibratoire et corrosion de frottement

Dans les applications impliquant des moteurs, des éléments de structure mobiles ou le transport, les vibrations constantes endommagent gravement les interfaces de câblage. Un fil mal fixé subit des contraintes de flexion cycliques. Le cuivre s'écrouissant, ces flexions répétées finissent par rompre net les brins de cuivre près du point de connexion. Un acheminement correct des câbles exige l'utilisation de dispositifs de décharge de traction : fixer le faisceau à l'aide de colliers ou de serre-câbles près des connecteurs afin de transférer la charge mécanique de la jonction électrique vers le châssis.

Les vibrations introduisent également un fléau invisible : la corrosion de frottement. Ce phénomène se produit à l’échelle microscopique à l’intérieur des connecteurs. Les micro-vibrations provoquent le frottement des broches métalliques les unes contre les autres, érodant de fines couches d’oxyde. Le métal nu ainsi exposé se réoxyde immédiatement, et le processus se répète. Au fil des milliers d’heures, ce frottement microscopique forme une épaisse couche de débris d’oxyde non conducteurs entre les contacts. Le système commence alors à présenter des défauts fantômes : des pertes momentanées de données de capteurs ou des chutes de tension soudaines. L’utilisation d’un plaquage plus épais (comme l’or sur le nickel) ou de lubrifiants de contact spécifiques peut atténuer la corrosion de frottement, mais le routage des faisceaux de câbles de manière à minimiser la transmission des fréquences de résonance constitue la meilleure protection physique.

4. Arrêt incorrect au niveau du panneau

Les installations sur site, à l'intérieur des armoires électriques et des panneaux de commande, constituent un autre point de défaillance majeur. Les techniciens dénudent fréquemment les fils multibrins et les insèrent directement dans les borniers à vis. Le serrage de la vis exerce des forces de rotation et d'écrasement qui écartent les brins. Certains brins se cassent, réduisant ainsi un fil de calibre 16 AWG à l'équivalent d'un fil de calibre 18 AWG ou 20 AWG au niveau de la jonction, ce qui compromet totalement sa capacité de transport de courant.

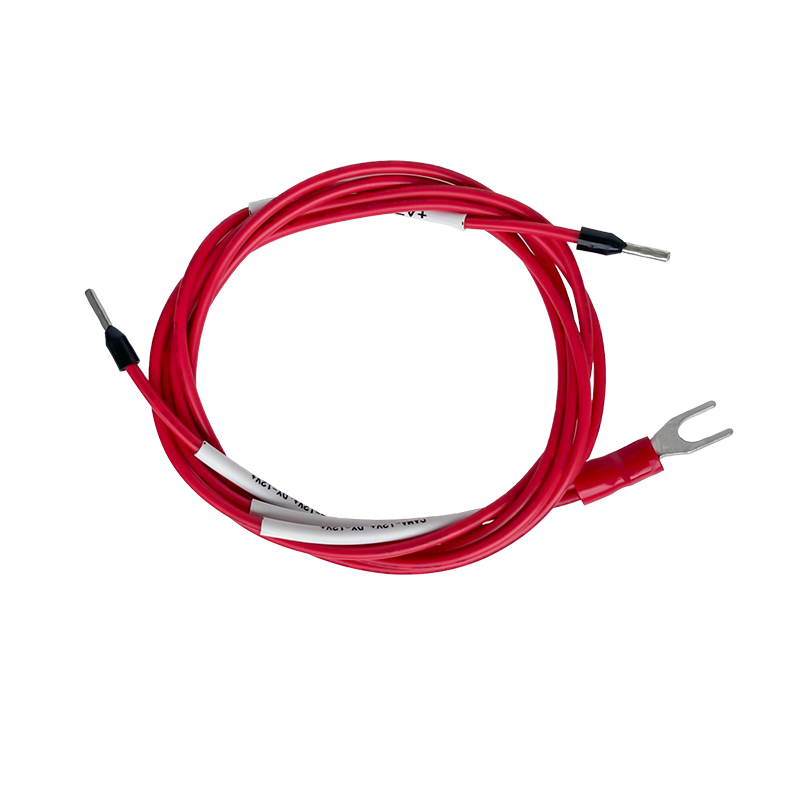

De plus, le fluage du cuivre (écoulement à froid) sous la pression des vis provoque un desserrage progressif du raccord, nécessitant un entretien régulier pour resserrer les vis. L'utilisation d'un Faisceau de câbles à bornes pré-serties Ce système résout ce problème structurel à la source. La virole fait office de manchon protecteur en cuivre ou en laiton qui encapsule les brins délicats du fil conducteur. Lors du serrage de la vis du bornier, la pression s'exerce sur le corps massif de la virole et non sur les brins individuellement. Ceci répartit la pression uniformément, prévient la rupture des brins, élimine le risque de court-circuit dû à des brins isolés vers les bornes adjacentes et réduit considérablement la fréquence des opérations de maintenance liées au resserrage des connexions.

5. Pénétration chimique et action capillaire

Les faisceaux de câbles installés dans des environnements difficiles sont exposés aux huiles, aux liquides de refroidissement, aux produits de nettoyage et à l'eau. Une erreur fréquente lors de leur conception consiste à négliger la tendance naturelle du fil à se comporter comme un tube capillaire. Si de l'humidité pénètre dans un connecteur non étanche ou une section d'isolation endommagée, les variations de température et les différences de pression à l'intérieur du système peuvent provoquer une infiltration de liquide à l'intérieur de la gaine du fil, entre les brins de cuivre.

Ce phénomène de capillarité peut transporter des fluides corrosifs directement dans des calculateurs électroniques scellés ou des capteurs coûteux, même à plusieurs kilomètres du point d'entrée initial. La conception de boucles d'égouttement appropriées – en faisant passer le câble sous le point d'entrée du connecteur – force les fluides à s'écouler par gravité plutôt que de pénétrer dans le connecteur. L'utilisation de gaines thermorétractables à double paroi avec adhésif interne fusible aux points de terminaison bloque cette voie de migration interne des fluides.

6. Intégration des protocoles de test et de l'assurance qualité

La prévention des défaillances des faisceaux de câbles ne se limite pas à l'identification des mécanismes physiques ; elle repose en grande partie sur la mise en œuvre de tests de validation rigoureux avant la mise en service. Un faisceau d'apparence parfaite peut dissimuler des défauts internes critiques. L'assurance qualité moderne exige des tests de continuité automatisés, des tests de rigidité diélectrique pour vérifier la rigidité de l'isolation et des tests de verrouillage pour garantir que les broches des connecteurs sont correctement insérées et verrouillées dans leurs logements.

Les équipes d'ingénierie doivent passer d'une conception des faisceaux de câbles comme de simples composants standardisés à une approche plus sophistiquée, en les considérant comme des sous-systèmes complexes et hautement techniques. En spécifiant des tolérances précises pour la hauteur de sertissage, en adaptant le matériau isolant à l'environnement thermique exact et en imposant des paramètres de routage stricts prenant en compte les vibrations et l'humidité, les fabricants peuvent quasiment éliminer les défaillances sur le terrain. La mise en œuvre de tests de traction standardisés sur la chaîne de montage garantit l'intégrité mécanique de chaque soudure à froid, traduisant ainsi les données de conception physique en une fiabilité électrique à long terme.
