Pourquoi les faisceaux de câbles de qualité inférieure constituent-ils le maillon faible des nouvelles technologies énergétiques ?

Dans les applications liées aux énergies nouvelles et les environnements de contrôle industriel, les arrêts de production sont rarement dus à la rupture soudaine d'un composant central majeur. Le plus souvent, les pannes catastrophiques de systèmes trouvent leur origine dans les éléments les plus petits et les plus négligés : les faisceaux de câbles. Lorsqu'il s'agit de systèmes de stockage d'énergie à haut rendement, d'équipements complexes pour drones ou d'armoires de commande à forte densité, les ingénieurs sont confrontés à trois défis persistants : les interférences électromagnétiques (IEM) qui dégradent l'intégrité du signal, la dégradation thermique due à des spécifications de câblage inadéquates et les défaillances de connexion mécanique résultant d'un sertissage insuffisant des bornes.

Pour résoudre ces problèmes, il est nécessaire de délaisser les longueurs de câbles standard et de privilégier des faisceaux de câbles hautement spécifiques et adaptés à l'application. En analysant les charges électriques, les contraintes environnementales et les contraintes physiques d'un système, les intégrateurs peuvent éliminer les micro-arcs électriques, le bruit de signal et les chutes de tension qui affectent les conceptions électriques modernes. Ce guide explique en détail la physique de ces défaillances et présente les configurations de faisceaux de câbles spécifiques requises pour les résoudre définitivement.

Suppression du bruit haute fréquence par filtrage passif

Dans les systèmes automatisés utilisant des variateurs de fréquence (VFD), des onduleurs solaires ou des contrôleurs de vol de drones, la corruption du signal représente une menace constante. Les composants de commutation à haute vitesse génèrent un bruit électromagnétique important. Lorsque des câbles de signal sensibles passent parallèlement à des lignes électriques à courant élevé, ils agissent comme des antennes, absorbant ce bruit. Il en résulte des relevés de capteurs erratiques, des pertes de paquets de communication et un comportement matériel imprévisible. Par exemple, le module GPS ou le contrôleur de vol d'un drone peut subir des fluctuations soudaines simplement parce que le faisceau d'alimentation situé à proximité ne possède pas de blindage ou de filtrage adéquat.

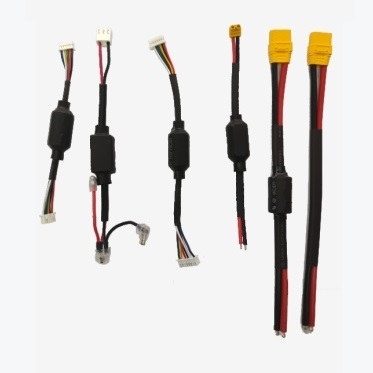

Bien que les câbles blindés constituent une solution standard, ils augmentent le poids et la rigidité, ce qui est très préjudiciable aux applications aérospatiales ou aux nouvelles énergies compactes. Une solution bien plus efficace pour la réduction ciblée des bruits de fréquence consiste à intégrer directement des noyaux de ferrite dans le faisceau de câbles. L'utilisation d'un noyau de ferrite spécifique Câble anti-interférences à anneau magnétique Il offre un point d'étranglement localisé et léger pour le bruit de mode commun haute fréquence. L'anneau magnétique, composé de matériaux céramiques mélangés à de l'oxyde de fer et à d'autres métaux, fonctionne essentiellement comme une résistance dont la valeur dépend de la fréquence.

Aux basses fréquences (comme pour la transmission de courant continu standard), l'anneau présente une impédance négligeable, permettant ainsi une circulation libre du courant. Cependant, lorsque la fréquence des interférences atteint des pics de l'ordre du mégahertz, l'impédance de l'anneau augmente de façon exponentielle, absorbant le bruit haute fréquence et le dissipant sous forme d'une infime quantité de chaleur. Cette méthode de filtrage passif est essentielle pour les faisceaux de câbles d'alimentation et de signal à paires torsadées, garantissant l'intégrité des données sans nécessiter de modification physique du cheminement des câbles à l'intérieur du boîtier de l'équipement.

Gestion thermique et atténuation des chutes de tension

La chaleur est le principal ennemi de l'isolation électrique. Dans les armoires électriques industrielles et les nouveaux systèmes de stockage d'énergie, les faisceaux de câbles sont fréquemment soumis à des courants élevés et constants dans des enceintes mal ventilées. L'utilisation de câbles standard dans ces conditions accélère la dégradation de la gaine en PVC. Avec le temps, les plastifiants s'infiltrent, rendant l'isolant cassant et sujet aux fissures, ce qui entraîne inévitablement des courts-circuits ou des défauts à la terre.

Les ingénieurs doivent veiller à ce que les spécifications des Underwriters Laboratories (UL) relatives au câble soient parfaitement adaptées à l'environnement d'utilisation. Une erreur fréquente consiste à utiliser un câble UL1007 (résistant à 80 °C et 300 V) dans des environnements où la température ambiante dépasse régulièrement 70 °C, ce qui ne laisse pratiquement aucune marge thermique pour l'échauffement par effet Joule généré par le câble lui-même. Le passage à la norme UL1015 résout ce problème. Le câble UL1015 possède une couche d'isolation beaucoup plus épaisse et résiste à 105 °C et 600 V.

Pour la distribution d'énergie de moyenne puissance dans les armoires de commande, le déploiement d'un Faisceau de câbles personnalisé Ul1015 20AWG Ce câble offre une fiabilité nettement supérieure. Son calibre 20 AWG assure une capacité de transport de courant équilibrée (environ 11 ampères selon la configuration du faisceau), tandis que sa gaine UL1015 résiste aux températures élevées et extrêmes des espaces confinés. Pour les applications nécessitant une puissance plus importante, l'utilisation d'un câble UL1015 16 AWG garantit une chute de tension minimale sur les longues distances, un point crucial pour l'interface avec des composants tels que les câbles d'alimentation XT30 de 50 mm à faible résistance. Le maintien d'une faible résistance sur toute la longueur du faisceau prévient la formation de points chauds localisés susceptibles de compromettre le module de stockage d'énergie.

Mécanismes des raccords à sertir étanches aux gaz

Même si le calibre et l'isolation des fils sont parfaitement conformes aux spécifications, le système reste extrêmement vulnérable au niveau des points de connexion. Un sertissage défectueux est responsable de la grande majorité des défaillances de câblage. Un sertissage imparfait laisse des micro-espaces d'air entre les brins du fil et le corps de la cosse. L'oxygène s'infiltre dans ces espaces, provoquant une oxydation. Le cuivre oxydé présente une résistance électrique plus élevée, ce qui génère de la chaleur. Cette chaleur entraîne une dilatation et une contraction, desserrant davantage le sertissage, attirant plus d'oxygène et créant un dangereux emballement thermique appelé micro-arc électrique.

Un sertissage professionnel doit garantir une étanchéité parfaite. Cela signifie que la force mécanique appliquée lors du sertissage est si intense que les brins de cuivre se déforment et se soudent à froid, éliminant ainsi tout espace d'air interstitiel. Obtenir une telle régularité manuellement est quasiment impossible en production de masse. C'est pourquoi il est essentiel de se procurer des cosses fabriquées avec précision. Assemblage de bornes à sertir pré-serties est essentiel à la fiabilité.

Qu’il s’agisse d’intégrer des cosses XH-5P à sertir FDD pour les réseaux de capteurs ou d’utiliser des cosses SV2-4S pour les blocs de mise à la terre, les assemblages sertis en usine sont soumis à des tests rigoureux de résistance à l’arrachement et à une analyse de section transversale afin de vérifier l’intégrité de la soudure à froid. Les cosses à virole, en particulier, sont essentielles pour les armoires électriques. Elles encapsulent le fil multibrins, évitant ainsi son effilochage lors de son insertion dans les borniers et garantissant que la vis de blocage applique une pression uniforme sur tous les brins, au lieu de les sectionner.

Spécifications techniques et indicateurs de performance

Pour mieux comprendre les limites de fonctionnement et les critères de sélection de ces composants, les jeux de données suivants fournissent des indicateurs de référence pour l'évaluation de la fiabilité des faisceaux de câbles. Le premier tableau détaille les différents seuils de fonctionnement des normes de câbles couramment utilisées dans les applications liées aux énergies nouvelles. Le second tableau présente la force d'arrachement mécanique minimale acceptable pour différentes sections de câble, ce qui constitue un indicateur de qualité primordial pour l'intégrité du sertissage.

Mise en œuvre d'une architecture de câblage robuste

Pour remédier aux vulnérabilités des infrastructures, il est indispensable de prendre des décisions d'ingénierie proactives bien avant la phase d'assemblage. Se fier uniquement à l'inspection visuelle des faisceaux de câbles est insuffisant pour identifier les défauts internes ou un blindage EMI inadéquat. Les ingénieurs doivent exiger de leurs fabricants de faisceaux une documentation rigoureuse concernant les tests de résistance à l'arrachement, la résistance d'isolement et les caractéristiques d'impédance.

L'analyse de l'environnement d'exploitation déterminera les exigences précises en matière de matériaux. Dans une armoire électrique étanche et fortement encombrée, le câblage PVC standard se dégradera inévitablement de façon prématurée. Spécifier des plages de température de fonctionnement plus élevées et vérifier la présence d'un système intégré de réduction des parasites réduira considérablement la fréquence des pannes imprévues. En considérant le faisceau de câbles comme un composant actif et critique, et non comme un élément passif ajouté a posteriori, les intégrateurs peuvent garantir la performance et la sécurité continues des systèmes électriques modernes exigeants.
