XT30 vs XT30U : Quelle est la véritable différence et lequel choisir ?

Les connecteurs XT30 et XT30U sont quasiment identiques, ce qui peut compliquer le choix lorsqu'il s'agit de choisir des connecteurs pour un drone, un avion radiocommandé, une batterie LiPo, un contrôleur de vitesse électronique (ESC), un chargeur ou un système d'alimentation compact. Tous deux appartiennent à la petite famille de connecteurs d'alimentation de la série XT, mais le XT30U, plus récent et plus compact, est devenu le choix le plus pratique pour de nombreux projets récents.

L'important est de comprendre que le choix entre XT30 et XT30U ne se résume pas à une simple question de courant. La section des câbles, la charge continue, la température du connecteur, l'espace disponible pour l'installation, la fréquence de connexion et la conception du faisceau fini sont autant d'éléments à prendre en compte. Comprendre ces différences avant l'achat permet d'éviter des remplacements inutiles par la suite.

XT30 vs XT30U : La différence fondamentale

Le connecteur XT30 d'origine était conçu comme un connecteur d'alimentation CC compact à deux broches pour les petits équipements alimentés par batterie. Le XT30U conserve le même principe de connexion à deux pôles, mais avec un boîtier plus compact. Dans les catalogues de produits actuels, le XT30U est largement présenté comme le connecteur de câble compact standard pour des applications telles que les batteries, les contrôleurs, les drones et les petits systèmes électriques.

Pour une nouvelle conception, le XT30U est généralement la version la plus simple à spécifier car elle offre un format compact sans nécessiter de modification majeure du concept électrique d'une connexion XT30. Cependant, les ingénieurs doivent toujours vérifier la référence exacte du modèle plutôt que de supposer que tous les connecteurs de la famille XT30 possèdent des spécifications identiques.

Il convient de toujours vérifier l'intensité nominale exacte en fonction de la référence du connecteur, du calibre du fil et des conditions d'installation. Par exemple, les spécifications actuelles du connecteur AMASS XT30U indiquent un courant maximal de 20 A avec un fil de calibre 16 AWG dans des conditions d'élévation de température spécifiées, tandis que d'autres fiches techniques peuvent mentionner des intensités nominales continues inférieures selon leur méthode de test et leur application. L'intensité nominale de « 30 » annoncée pour un connecteur ne doit donc pas être considérée comme une valeur universelle pour un courant continu.

Pourquoi le XT30U a-t-il été développé ?

Le principal avantage du XT30U réside dans sa compacité. Dans le domaine des drones et des équipements radiocommandés, chaque millimètre et chaque gramme comptent. Un connecteur assurant la fonction électrique requise tout en occupant un minimum d'espace est plus facile à intégrer dans un compartiment de batterie compact ou un faisceau de câbles.

Cela devient particulièrement important lorsque le connecteur est installé à proximité d'un contrôleur de vitesse électronique (ESC), d'un contrôleur de vol, d'une batterie ou d'une paroi de boîtier. Un connecteur volumineux peut contraindre le câble à se plier brusquement, augmenter la tension sur les soudures ou compliquer l'assemblage.

Pour cette raison, un Connecteur de batterie XT30U pour drones est souvent mieux adapté aux conceptions de drones compacts et de systèmes FPV où la taille des connecteurs et le cheminement des câbles sont importants.

Intensité nominale : La valeur indiquée sur le connecteur est insuffisante.

L'une des erreurs les plus fréquentes consiste à choisir un connecteur uniquement en fonction de la valeur numérique de son nom de série. La limite thermique réelle dépend de la résistance de contact, de la section du conducteur, de la durée du courant, de la température ambiante, du flux d'air et du nombre de connecteurs utilisés dans le même boîtier.

Une méthode utile pour évaluer le connecteur consiste à examiner la relation entre le courant et la génération de chaleur. Les pertes électriques au niveau du contact sont approximativement proportionnelles à :

P = I²R

Cela signifie que doubler l'intensité du courant n'entraîne pas simplement un doublement de l'échauffement du connecteur. Si l'intensité passe de 10 A à 20 A tandis que la résistance de contact reste inchangée, l'échauffement par effet Joule est multiplié par quatre environ.

C’est pourquoi un connecteur fonctionnant parfaitement entre 8 et 10 A peut chauffer sensiblement davantage en cas d’utilisation continue à proximité de sa limite supérieure. Pour les systèmes de batteries, les ingénieurs doivent faire la distinction entre les pics de courant de courte durée et le courant continu.

Sélection du XT30U et du calibre du fil

Le connecteur et le câble doivent être considérés comme un seul ensemble électrique. L'installation d'un connecteur haute intensité sur un fil de section inférieure ne constitue pas un faisceau haute intensité.

La documentation actuelle du XT30U spécifie un courant maximal de 20 A dans des conditions de test données pour un câble de calibre 16 AWG. Le choix pratique peut toutefois varier en fonction de la longueur du câble, de sa température nominale d'isolation, de la méthode d'installation et du cycle de service.

Pour les produits pré-assemblés, un Connecteur XT30U avec fil en silicone Cela permet de réduire le temps d'assemblage car le connecteur et le câble sont fournis comme une unité pré-assemblée. C'est particulièrement utile pour les blocs-batteries, les contrôleurs et les faisceaux de câbles de production où la régularité de la longueur des fils et la qualité de la soudure sont essentielles.

Comparaison des cartes mères XT30 et XT30U pour les drones et les applications radiocommandées

Les drones illustrent parfaitement l'intérêt de la conception du XT30U. Le circuit d'alimentation d'un petit drone comprend généralement un connecteur de batterie, le câblage du contrôleur de vitesse électronique (ESC), un système de distribution d'énergie et plusieurs câbles de signal. Le connecteur d'alimentation doit pouvoir supporter le courant nécessaire sans alourdir ni encombrer inutilement l'appareil.

Le connecteur XT30U est particulièrement adapté aux applications nécessitant un connecteur compact à deux broches et dont le courant de fonctionnement reste dans les limites de sa capacité nominale. Il est également utile lorsque la batterie ou le contrôleur de vitesse électronique (ESC) doit être déconnecté régulièrement lors de la maintenance.

Les modèles XT30 et XT30U sont-ils compatibles ?

La compatibilité est un point essentiel à vérifier, notamment la version exacte du connecteur. Les produits de la série XT sont disponibles en différentes configurations mécaniques : câble, circuit imprimé, connecteur coudé, etc. Deux produits peuvent porter le même nom (XT30) sans pour autant avoir le même mode d’installation.

Pour remplacer un connecteur existant, comparez la configuration mâle/femelle, la géométrie du boîtier, le sens de sortie du câble, le mode de montage et la référence exacte. Ne vous fiez pas uniquement à la mention « XT30 » lors de l’achat.

Pour une nouvelle conception, choisir la gamme XT30U dès le départ est généralement plus simple que de concevoir un système autour d'un connecteur plus ancien et de le remplacer ultérieurement. En revanche, pour une ligne de production existante, il convient de prendre en compte le coût du changement d'outillage, de longueur de câble, de procédés de sertissage ou de soudure, ainsi que des stocks.

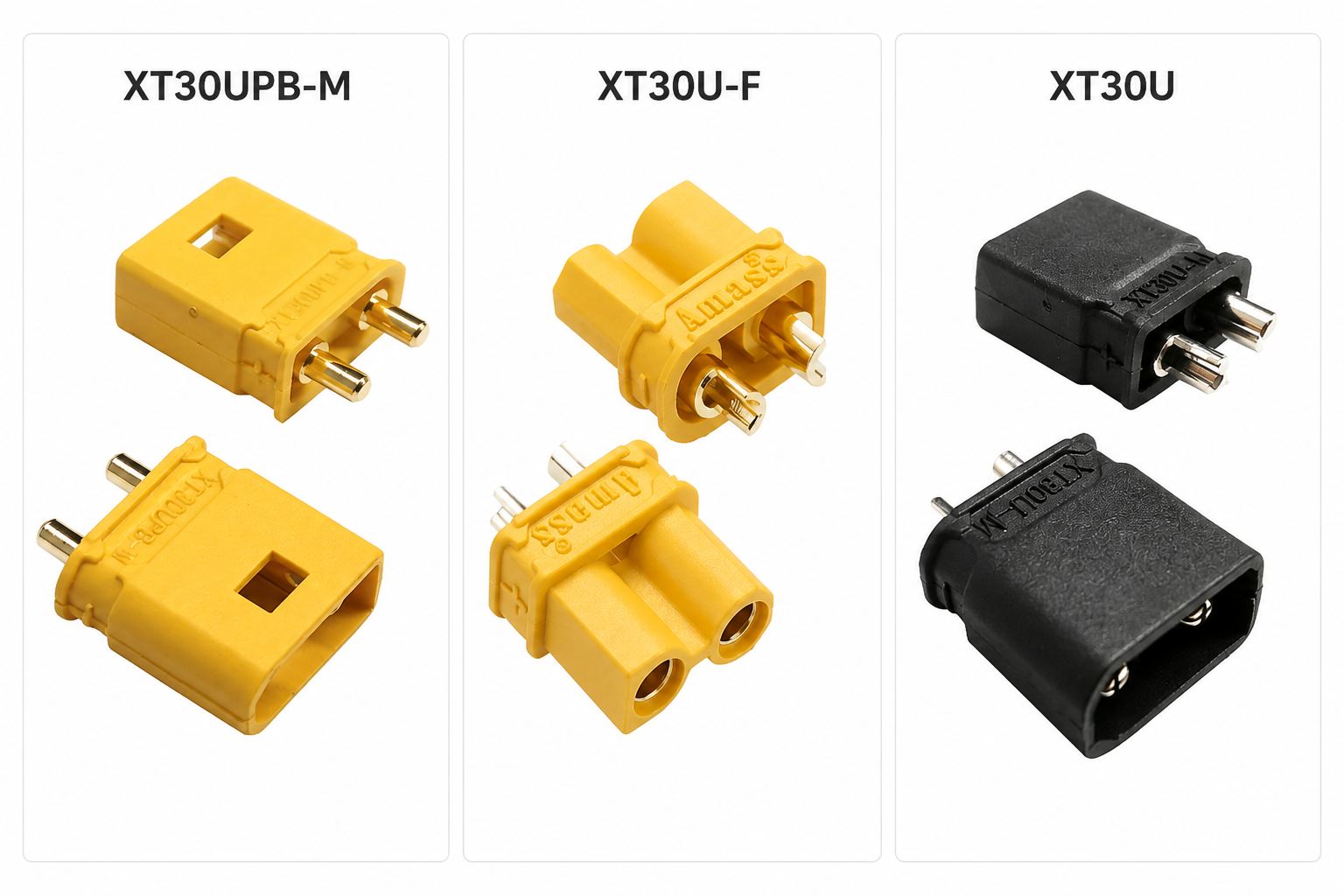

Options mâle et femelle XT30U

La gamme XT30U est disponible en versions mâle et femelle, ainsi qu'avec différentes configurations de montage et de câblage. Un câble standard se compose généralement d'un connecteur mâle d'un côté et d'un connecteur femelle de l'autre.

Pour les applications de batteries, un Connecteurs de batterie mâles et femelles XT30U Ce kit permet de créer des connexions détachables entre une batterie et un contrôleur de vitesse électronique (ESC), un chargeur ou toute autre charge CC. Lors de la configuration, les acheteurs doivent préciser le type de connecteur, la section et la longueur des câbles, le matériau isolant et la polarité avant la production.

Quand devriez-vous choisir le XT30 à la place ?

Il existe encore des situations où conserver une conception XT30 existante est plus judicieux que de passer à la norme XT30U. Si un produit commercialisé utilise déjà des connecteurs XT30, que sa conception électrique a été testée et que le connecteur est facilement disponible, le remplacer simplement parce que le XT30U est plus récent peut s'avérer peu utile en pratique.

Le XT30 peut également rester approprié lorsque la configuration mécanique existante, la découpe du boîtier, le cheminement des câbles et l'outillage d'assemblage ont été conçus spécifiquement autour du connecteur d'origine.

Le choix est différent pour un nouveau produit. Si les exigences électriques sont similaires et que la conception mécanique tire profit d'un connecteur plus petit, le XT30U est généralement le point de départ le plus judicieux.

Liste de contrôle pratique pour la sélection

Lequel choisir ?

Pour un nouveau produit compact alimenté par batterie, le XT30U est généralement le meilleur choix si ses caractéristiques de courant et de tension correspondent aux exigences du système. Son format compact le rend idéal pour les drones, les avions radiocommandés, les batteries LiPo, les contrôleurs de vitesse électroniques (ESC) et autres applications où l'espace et le poids sont des contraintes importantes.

Pour un produit existant, le remplacement automatique du connecteur XT30 par un XT30U n'est pas nécessaire. Conservez le connecteur d'origine s'il répond déjà aux exigences électriques, mécaniques et de production. La mise à niveau devient plus pertinente si le projet requiert un connecteur plus petit, un agencement de faisceau modifié ou une nouvelle famille de connecteurs pour les productions futures.

Avant toute commande en gros, privilégiez les spécifications électriques et mécaniques complètes plutôt que le simple nom du connecteur. Vérifiez le courant continu, le courant de crête, la section des conducteurs, la résistance de contact, la température de fonctionnement, la durée de vie, la configuration de montage et la référence exacte du fabricant.
