Conception et sélection des faisceaux de câbles et connecteurs haute tension pour véhicules à énergies nouvelles

Les concepteurs se concentrent sur plusieurs facteurs critiques lors du développement faisceau de câblage haute tension automobile Les systèmes destinés aux véhicules à énergies nouvelles traitent des problèmes de connecteurs et de terminaisons, des défauts de fabrication et des contraintes environnementales, qui provoquent souvent des défaillances telles que la corrosion des contacts, les connexions desserrées et les ruptures de câbles. Le choix des matériaux est primordial. Par exemple :

Une conception et une sélection appropriées améliorent la sécurité, l'efficacité et la fiabilité du véhicule.

Points clés à retenir

• Les faisceaux de câbles haute tension doivent privilégier la sécurité grâce à une conception et un choix de matériaux appropriés afin de prévenir les défaillances.

• L'utilisation d'une conception à double rail améliore la fiabilité en prévenant les fuites électriques et en assurant un fonctionnement continu en cas de défaillance d'un rail.

• Une isolation et un blindage efficaces sont essentiels pour minimiser les interférences électromagnétiques et maintenir l'intégrité du système.

• Les dispositifs d'entretien régulier et d'accessibilité des faisceaux de câbles simplifient les réparations et prolongent la durée de vie des connecteurs.

• Le respect des normes industrielles en matière de connecteurs garantit la compatibilité, la sécurité et la fiabilité des performances des véhicules à énergies nouvelles.

Faisceaux de câbles haute tension : Principes de conception





Architecture système et conception à double rail

Lors de la conception des faisceaux de câbles haute tension pour véhicules à énergies nouvelles, les ingénieurs automobiles privilégient l'architecture système. La conception à double rail constitue un élément de sécurité essentiel. Cette architecture empêche les circuits haute tension d'utiliser le châssis du véhicule comme chemin de retour, éliminant ainsi les risques de fuites électriques et les dangers potentiels. Les systèmes à double rail offrent également une redondance : en cas de défaillance d'un rail, le système continue de fonctionner, ce qui améliore la fiabilité et garantit une alimentation électrique continue.

Les pratiques de conception standardisées permettent aux fabricants de raccourcir les cycles de développement et de réduire les coûts. La standardisation continue des matériaux contribue également à améliorer la rentabilité. La précision de la conception demeure essentielle pour la sécurité, notamment dans les systèmes haute tension. Le respect de normes rigoureuses garantit la fiabilité des véhicules et des performances optimales. Les ingénieurs doivent maîtriser ces normes afin d'en assurer la conformité tout au long du processus de développement.

Isolation, blindage et protection CEM

L'isolation et le blindage sont essentiels à la sécurité et à la compatibilité électromagnétique (CEM) des faisceaux de câbles haute tension. Les ingénieurs sélectionnent des matériaux isolants aux propriétés électriques supérieures, tels que les polyoléfines réticulées et les polymères de pointe. Ces matériaux résistent aux hautes tensions et empêchent les fuites électriques.

Les techniques de blindage jouent un rôle essentiel dans la réduction des interférences électromagnétiques (IEM). Les configurations courantes comprennent les tresses de blindage, les combinaisons de tresses de blindage et de feuilles d'aluminium, ainsi que les treillis tressés ou les tubes en aluminium. Une mise à la terre correcte du blindage empêche les interférences provenant de signaux externes. Les ingénieurs évitent les points de mise à la terre multiples afin d'éliminer les différences de potentiel susceptibles d'induire des interférences indésirables.

Conseil : Le choix de connecteurs à blindage intégré assure une connexion continue entre le câble et le faisceau, créant une boucle fermée lors du sertissage et réduisant davantage les interférences électromagnétiques.

Les fabricants utilisent un blindage tressé dans les faisceaux de câbles pour lutter contre les fortes interférences électromagnétiques. Cette solution, associée à des connecteurs blindés, préserve l'intégrité du système et protège les composants électroniques sensibles.

Considérations relatives à la sécurité et aux coûts

La sécurité demeure la priorité absolue lors de la conception des faisceaux de câbles haute tension. Les ingénieurs prennent en compte plusieurs risques grâce à des stratégies de conception réfléchies. Le tableau ci-dessous récapitule les risques de sécurité courants et les stratégies d'atténuation correspondantes :

Les fabricants concilient maîtrise des coûts et exigences de sécurité en minimisant la longueur et le poids des câbles. Ils veillent au respect des normes de sécurité et sélectionnent des connecteurs de haute qualité. La conception à double voie des faisceaux et un blindage efficace contribuent à atténuer les interférences électromagnétiques tout en préservant la rentabilité.

Les ingénieurs tiennent compte de la dissimulation et du respect des normes anti-collision. Ils mettent en œuvre des mesures de protection pour prévenir les fuites électriques et les incendies. Une conception appropriée permet de limiter les risques pour les occupants et garantit un fonctionnement sûr. Des facteurs clés tels que la tension de service, la température de service, l'échauffement, le diamètre des conducteurs, la protection des câbles et le choix des connecteurs orientent le processus de conception.

Remarque : La conception standardisée et la plateforme de matériaux continue améliorent non seulement la sécurité, mais contribuent également à des économies de coûts importantes pour les fabricants.

Faisceaux de câbles haute tension : disposition et acheminement

Planification du placement des composants et du parcours

Les ingénieurs planifient avec précision le placement des faisceaux de câbles haute tension. Ils privilégient les chemins les plus courts et les plus sûrs entre les composants. Cette approche réduit les pertes d'énergie et améliore la gestion thermique. La simulation numérique des fluides (CFD) permet d'identifier les points chauds. Un acheminement optimal peut abaisser la température de 8 à 12 degrés Celsius. Les concepteurs évitent le passage en parallèle des lignes à courant élevé et à basse tension. Cette pratique réduit les interférences électromagnétiques de près de 75 %. Le blindage des fils et des câbles protège les systèmes électroniques sensibles des perturbations.

Remarque : Les interférences électromagnétiques peuvent perturber les systèmes de communication et les réseaux de capteurs. Le blindage et une planification rigoureuse des trajectoires garantissent la fiabilité du système.

Résistance à la fixation, au montage et aux vibrations

Le fonctionnement des véhicules soumet les faisceaux de câbles à des vibrations et des mouvements constants. Les ingénieurs utilisent des méthodes de fixation fiables et des supports spéciaux pour les maintenir en place. Ils conçoivent les faisceaux de manière à éviter les longueurs excessives ou insuffisantes, minimisant ainsi la friction et l'usure. Des gaines de protection préservent les zones sensibles des agressions extérieures. Les systèmes de conduits à trois couches répartissent les contraintes mécaniques. Des ancrages de décharge de traction en silicone réduisent les forces d'arrachement aux points critiques. Ces solutions préservent l'intégrité des connecteurs et préviennent la fatigue des câbles, notamment dans les environnements à haute fréquence.

• Une conception d'agencement appropriée minimise les frottements dus aux vibrations.

• Des supports et des méthodes de fixation spéciaux empêchent le mouvement du harnais.

• Les couvercles de protection et les systèmes de conduits améliorent la durabilité.

Maintenance et accessibilité

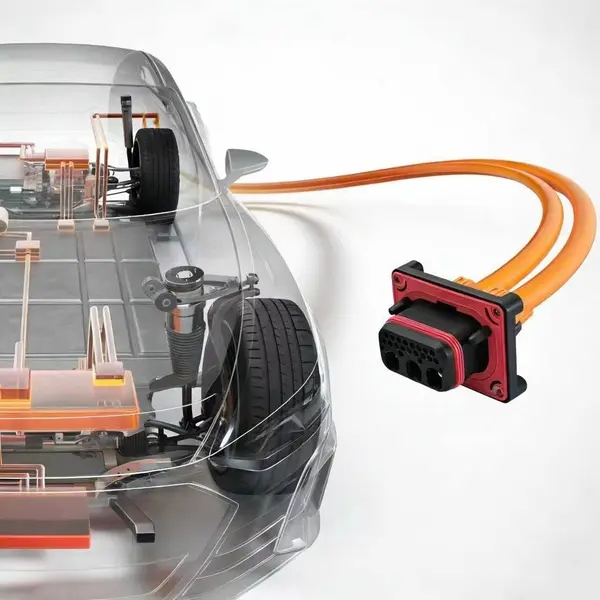

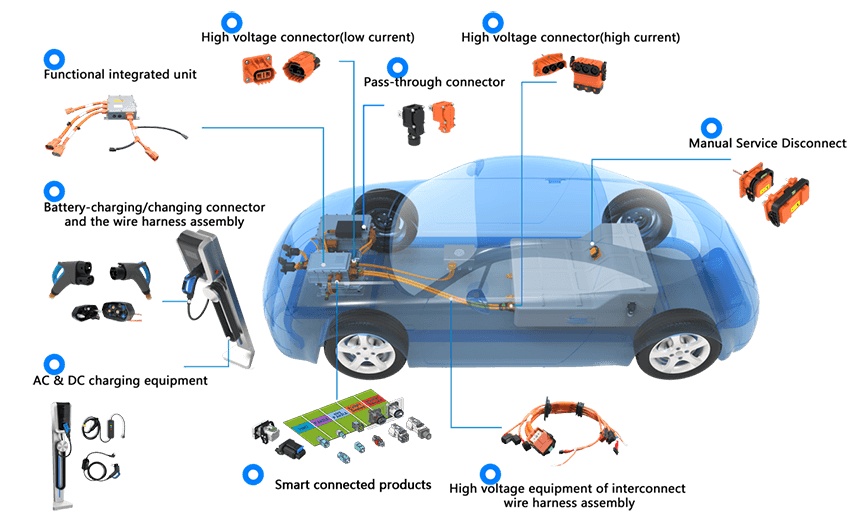

Les concepteurs privilégient la maintenance et l'accessibilité dans faisceau de câblage pour véhicule électrique Ces systèmes utilisent des connecteurs garantissant des connexions optimales et un accès aisé pour la maintenance. Le regroupement organisé des faisceaux de câbles prévient les interférences et simplifie l'entretien. L'agencement tridimensionnel optimise l'espace et facilite les réparations. Les matériaux isolants empêchent tout contact accidentel avec les pièces métalliques, renforçant ainsi la sécurité. Les matériaux résistants à la chaleur et à l'eau assurent la stabilité même dans des conditions extrêmes. Les dispositifs d'accessibilité facilitent le démontage et le remontage rapides lors de la maintenance.

Critères de sélection des câbles

Matériaux conducteurs et isolants

Les ingénieurs choisissent les matériaux conducteurs et isolants en fonction de leurs performances électriques, de leur durabilité et de leur coût. Le cuivre demeure le conducteur de prédilection grâce à son excellente conductivité et à sa résistance à la corrosion. L'aluminium offre une alternative légère et économique, notamment pour les applications où la réduction du poids est essentielle.

L'isolation XLPE offre une résistance à la tension et une robustesse mécanique exceptionnelles. Le caoutchouc silicone excelle dans les environnements à haute température et offre la flexibilité nécessaire aux tracés complexes. Ces matériaux garantissent la sécurité et la fiabilité des faisceaux de câbles haute tension, même dans des conditions exigeantes.

Section transversale, tension nominale et résistance à la chaleur

Le choix du câble dépend de plusieurs critères techniques :

1. Le diamètre du câble doit correspondre à la disposition et aux caractéristiques des composants haute tension.

2. Les ingénieurs augmentent la section transversale pour supporter un courant plus élevé et réduire les pertes par effet Joule.

3. La tension nominale garantit que le câble peut supporter la charge électrique sans défaillance.

4. La résistance à la chaleur assure le maintien de l'intégrité de l'isolation lors du transport de courants élevés.

Des sections transversales plus importantes permettent de compenser la résistivité plus élevée de l'aluminium, mais peuvent compliquer l'installation en raison de leur taille accrue. Des tensions nominales et une résistance à la chaleur appropriées préviennent la dégradation de l'isolation et la défaillance des câbles, notamment dans les véhicules électriques fonctionnant sous des charges variables.

Conseil : Vérifiez toujours que les câbles respectent les normes de sécurité de l'industrie, telles que les exigences relatives aux faibles émissions de fumée et à l'absence d'halogènes, afin d'améliorer la sécurité incendie et la protection de l'environnement.

Matériaux de blindage et de gaine

Les matériaux de blindage et de gaine protègent les câbles des interférences électromagnétiques et des environnements difficiles. Les ingénieurs utilisent des matériaux de pointe pour garantir à la fois sécurité et durabilité.

Les composés ignifuges sans halogène (HFFR) offrent une excellente résistance au feu et une grande sécurité environnementale. Les élastomères thermoplastiques (TPE) recyclables assurent flexibilité et performance thermique tout en contribuant aux objectifs de développement durable. Ces avancées permettent aux fabricants de respecter des normes de sécurité et environnementales strictes.

Sélection et normes des connecteurs





Types de connecteurs et exigences de performance

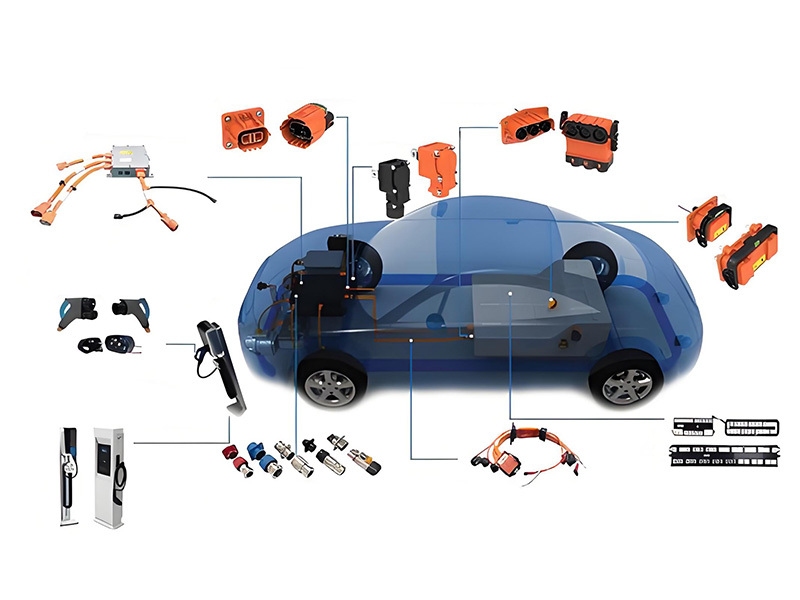

Les ingénieurs automobiles sélectionnent connecteurs automobiles haute tension Conçus selon des critères de performance rigoureux, les faisceaux de câbles haute tension sont fiables. Les connecteurs les plus courants sont les connecteurs basse tension (BT), les connecteurs USCAR et les connecteurs JIS. Chaque type répond à des normes industrielles spécifiques en matière de compatibilité et de sécurité.

Les connecteurs doivent garantir des performances électriques, mécaniques et environnementales constantes. Le tableau suivant récapitule les exigences essentielles :

Les ingénieurs privilégient les connecteurs qui assurent une pression de contact stable et minimisent la résistance. Ils sélectionnent des matériaux résistants à la corrosion et à la dégradation environnementale. Des techniques de fabrication avancées garantissent la précision et la durabilité, réduisant ainsi les risques de défaillance des contacts électriques et de rupture d'isolation.

Conseil : Le choix de connecteurs dotés de mécanismes de verrouillage robustes et d’indices de protection IP élevés améliore à la fois la sécurité et la durée de vie dans les applications pour véhicules électriques.

Normes mécaniques, électriques et environnementales

Les connecteurs haute tension doivent respecter des normes mécaniques, électriques et environnementales rigoureuses. Ces normes protègent les utilisateurs et garantissent un fonctionnement fiable même dans des conditions difficiles.

Les fabricants respectent des normes de sécurité qui préviennent les chocs électriques et garantissent la protection des utilisateurs. Des normes de performance vérifient le bon fonctionnement des connecteurs dans divers environnements. Les exigences de conception établies par les principaux constructeurs automobiles assurent la compatibilité et la sécurité sur l'ensemble des plateformes de véhicules.

Les ingénieurs savent que la qualité des connecteurs haute tension influe directement sur les performances électriques. La précision de fabrication a un impact sur la fiabilité mécanique. Les performances environnementales demeurent essentielles pour une utilisation sûre sur route.

• Les connecteurs haute tension doivent répondre à des normes élevées de qualité et de précision de fabrication.

• Ces connecteurs sont considérés comme des produits haut de gamme en raison de leur rôle essentiel dans la sécurité des véhicules.

Les fabricants appliquent des protocoles de test rigoureux pour vérifier la fiabilité des connecteurs. Ils analysent les modes de défaillance tels que les mauvais contacts, les défaillances d'isolation et les problèmes de connexion mécanique. Des outils de diagnostic avancés, comme les logiciels de diagnostic topologique, permettent d'identifier et de prioriser les défauts des connecteurs, ce qui simplifie la maintenance et réduit les temps d'arrêt.

Caractéristiques de sécurité et facilité d'entretien

Les dispositifs de sécurité des connecteurs haute tension protègent à la fois les utilisateurs et les systèmes du véhicule. Les ingénieurs intègrent la technologie de boucle d'interverrouillage haute tension (HVIL) afin de garantir la sécurité des personnes lors du montage, de la réparation et de l'utilisation. La boucle HVIL agit comme un disjoncteur, alertant le conducteur en cas de défaillance d'une connexion haute tension. Le système surveille également les connecteurs grâce à une boucle basse tension, signalant tout problème en cas d'interruption du signal.

• Le dispositif HVIL garantit que le système ne peut pas être mis sous tension si le circuit est incomplet, renforçant ainsi la sécurité.

• Les technologies de déconnexion à l'épreuve des doigts et sécurisées au toucher empêchent tout contact accidentel avec les composants haute tension.

• Les connecteurs à fusible déconnectent la batterie lors des pics de courant, évitant ainsi des événements catastrophiques.

La facilité d'entretien demeure un critère essentiel dans la conception des connecteurs. Les broches remplaçables sur site minimisent les temps d'arrêt et améliorent la productivité grâce à la possibilité d'interventions sur place. Les connecteurs à longue durée de vie, jusqu'à 50 000 cycles, réduisent le coût total de possession. Leur conception ergonomique facilite une utilisation aisée d'une seule main, diminuant ainsi le risque de troubles musculo-squelettiques. Les connexions rapides s'effectuent sans outil supplémentaire, optimisant l'efficacité de la maintenance.

Les ingénieurs prennent en compte les modes de défaillance courants tels que les défauts de contact électrique, les défaillances d'isolation, la contamination, les arcs électriques et les dommages physiques. Ils sélectionnent des matériaux résistants à la corrosion et à la dégradation environnementale. Une conception soignée renforce la robustesse des connecteurs, tandis que des protocoles de test rigoureux garantissent leur fiabilité et leur sécurité.

Remarque : Il est essentiel de tester et de manipuler correctement les faisceaux de câbles et les connecteurs haute tension afin d’éviter les défaillances en cours de fonctionnement. Des méthodes de diagnostic avancées et une sélection rigoureuse des matériaux contribuent à préserver l’intégrité du système et la sécurité du véhicule.

Les ingénieurs automobiles optimisent la sécurité et la fiabilité en suivant les meilleures pratiques du secteur pour les faisceaux de câbles et les connecteurs haute tension. Ils identifient les besoins électriques, créent des schémas détaillés et utilisent la modélisation CAO pour un routage précis. Le respect des normes internationales permet de limiter les risques de courts-circuits et d'interférences électromagnétiques. La liste de contrôle suivante met en évidence les étapes de conception essentielles :

L'application de ces principes améliore les performances, la sécurité et la conformité aux normes industrielles des véhicules.

FAQ

Quelles normes encadrent le choix des connecteurs haute tension pour les véhicules à énergies nouvelles ?

Les ingénieurs automobiles respectent des normes telles que USCAR, JIS et LV. Ces normes garantissent la compatibilité, la sécurité et la fiabilité. Elles spécifient les exigences en matière de tension, de courant, de durabilité mécanique et de résistance aux intempéries.

Comment les ingénieurs garantissent-ils la sécurité des faisceaux de câbles haute tension ?

Ils utilisent des matériaux isolants à haute résistance à la tension. Ils mettent en œuvre un blindage pour réduire les interférences électromagnétiques. Des dispositifs de sécurité, tels que la protection contre les hautes tensions et des mécanismes de verrouillage robustes, empêchent tout contact ou déconnexion accidentelle.

Pourquoi les fabricants préfèrent-ils le cuivre à l'aluminium pour les conducteurs ?

Le cuivre offre une conductivité et une résistance à la corrosion supérieures. Il assure une alimentation électrique stable et réduit les pertes d'énergie. L'aluminium constitue une alternative légère, mais nécessite une section plus importante pour des performances équivalentes.

Quelles pratiques de maintenance permettent de prolonger la durée de vie des connecteurs et des faisceaux de câbles ?

Des inspections régulières permettent de détecter rapidement l'usure, la corrosion ou les connexions desserrées. Les ingénieurs recommandent de nettoyer les contacts, de vérifier les joints et de remplacer les composants endommagés. Un entretien approprié garantit un fonctionnement fiable et réduit les risques de panne.
