Pourquoi des lignes électriques d’entrée fiables sont-elles importantes pour les bornes de recharge pour véhicules électriques modernes ?

Sep 09, 2025

Alors que les véhicules électriques (VE) continuent de transformer la mobilité mondiale, les infrastructures de recharge doivent s'adapter à la demande croissante. Selon l'Agence internationale de l'énergie (AIE), le nombre de points de recharge publics dans le monde a dépassé les 3 millions en 2023, soit une augmentation de 55 % par rapport à 2021. Derrière ces chiffres se cache un élément essentiel, mais souvent négligé : la fiabilité des lignes électriques d'entrée. Du câble d'alimentation avec borne à la ligne d'alimentation de protection contre la foudre, en passant par une ligne d'alimentation d'entrée bien spécifiée pour les bornes de recharge, chacun joue un rôle essentiel pour garantir la sécurité, l'efficacité et l'évolutivité.

Lightning protection input power line N For Charging Piles

Les demandes croissantes en matière d'infrastructures de recharge pour véhicules électriques

Les bornes de recharge modernes ne se limitent plus à la recharge lente en courant alternatif. Les chargeurs rapides en courant continu haute puissance, d'une puissance de 150 à 350 kW, deviennent la norme dans de nombreuses régions. Cette évolution accroît considérablement la contrainte sur les composants électriques, notamment les lignes d'alimentation. Un câblage de mauvaise qualité ou une protection inadéquate peuvent entraîner des surchauffes, des chutes de tension, voire des pannes catastrophiques.

Pour illustrer cela, considérons ce qui suit :

  • Une pile de charge CA de 50 kW nécessite des lignes d'entrée capables de gérer un courant d'au moins 80 A en continu.

  • Un chargeur ultra-rapide CC de 350 kW peut nécessiter des lignes d'entrée dépassant 500 A avec une isolation et une résistance thermique supérieures.

Ces exigences soulignent pourquoi le choix du câblage et des systèmes de protection appropriés est plus qu’un détail technique : il s’agit d’une décision commerciale fondamentale.

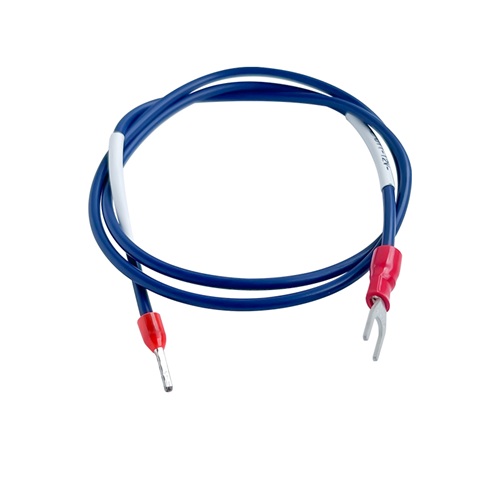

Câble d'alimentation avec borne : connectivité efficace et sécurisée

Le Câble d'entrée d'alimentation avec borne Il constitue l'épine dorsale de la connexion entre le réseau électrique externe et la borne de recharge. Sa conception assure une fixation sûre et une conductivité optimale.

Principaux avantages :

  • Flux de courant stable : les bornes fournissent une connexion mécanique et électrique solide, réduisant le risque de résistance de contact.

  • Dissipation thermique : des bornes correctement conçues minimisent l'accumulation de chaleur, prolongeant ainsi la durée de vie du système de charge.

  • Facilité d'entretien : les connexions de terminaux modulaires simplifient les inspections et les remplacements, réduisant ainsi les temps d'arrêt.

En pratique, un câble optimisé avec connexion terminale peut réduire les pertes de transmission jusqu’à 3 à 5 %, ce qui se traduit par des coûts opérationnels inférieurs pour les opérateurs de bornes de recharge.

Protection contre la foudre sur les lignes électriques d'entrée : protection contre les surtensions

Les bornes de recharge extérieures sont particulièrement vulnérables à la foudre et aux surtensions du réseau. Puissance d'entrée de protection contre la foudre La ligne intègre des fonctions de suppression des surtensions qui absorbent et redirigent l'énergie excessive avant qu'elle n'atteigne les composants électroniques sensibles.

  • Contexte de risque : Dans les régions à forte fréquence d’orages, comme l’Asie du Sud-Est, plus de 30 % des bornes de recharge pour véhicules électriques ont signalé des incidents électriques liés à des surtensions.

  • Avantage protecteur : les systèmes de protection contre la foudre peuvent réduire les incidents de dommages aux équipements de plus de 80 %, réduisant ainsi considérablement les coûts de remplacement et de réparation.

  • Conformité aux normes : les normes IEC 61643 et IEEE C62.41 imposent une protection contre les surtensions pour les infrastructures critiques, renforçant ainsi l'importance de ces lignes spécialisées.

Ligne d'alimentation d'entrée pour les piles de charge : respect des normes de performance

Chaque Ligne d'alimentation d'entrée pour les piles de charge doivent respecter des normes de sécurité et de performance strictes. Ces câbles sont conçus pour résister non seulement à des courants élevés, mais aussi aux contraintes environnementales telles que les rayons UV, l'exposition à l'huile et les températures extrêmes.

Critères de sélection clés :

  • Tension nominale : généralement 0,6/1 kV pour les piles CA, mais jusqu'à 1,8/3 kV pour certaines applications CC.

  • Résistance à la température : les câbles de haute qualité peuvent fonctionner de manière fiable de -40 °C à +125 °C.

  • Sécurité incendie : les options ignifuges et sans halogène réduisent les risques en cas d’accident.

Caractéristiques comparatives des lignes électriques d'entrée de charge des véhicules électriques

FonctionnalitéCâble d'entrée d'alimentation avec borneLigne électrique d'entrée de protection contre la foudreLigne d'alimentation d'entrée pour les piles de charge
DurabilitéModéré – dépend de la qualité du terminalÉlevé – conçu pour résister aux surtensionsTrès élevé – isolation et gaine renforcées
Fiabilité en utilisation continueStable pour les charges de courant moyenFiable dans les régions à fortes surtensionsOptimisé pour une charge intensive 24h/24 et 7j/7
Difficulté d'entretienBornes faciles à inspecter et à remplacerNécessite des contrôles périodiques du parasurtenseurFaible – entretien minimal après l’installation
Mode de défaillance typiqueConnexions desserrées ou surchauffe des bornesAbsorption des surtensions dégradée au fil du tempsUsure de l'isolation ou contrainte mécanique de flexion
Meilleur cas d'utilisationConnexions réseau-chargeur dans les sites urbainsStations extérieures exposées à la foudre/aux oragesInfrastructure de recharge CA/CC haute capacité

Données et tendances de l'industrie

L’évolution de l’infrastructure de recharge des véhicules électriques est étroitement liée à la technologie de câblage :

  • Croissance du marché : Le marché des câbles de recharge pour véhicules électriques devrait atteindre 5,5 milliards USD d'ici 2030, grâce aux applications haute puissance.

  • Facteur de fiabilité : les recherches montrent que 60 % des temps d'arrêt de charge signalés sont liés à des défaillances de composants électriques, dont les lignes électriques d'entrée sont souvent la cause première.

  • Développement durable : les nouvelles conceptions mettent l’accent sur les matériaux isolants recyclables, réduisant ainsi l’impact environnemental tout en maintenant les performances.

Importance stratégique pour les opérateurs de recharge

Investir dans des lignes électriques d'entrée de haute qualité ne se limite pas au respect des normes ; cela influence directement la satisfaction client, la disponibilité et les coûts d'exploitation à long terme. Pour les opérateurs gérant des centaines de bornes de recharge, une amélioration de seulement 2 % de l'efficacité ou une réduction des interventions de maintenance peut se traduire par des économies substantielles à long terme.

Que ce soit grâce à la connectivité fiable d'un câble d'entrée d'alimentation avec borne, à la résilience fournie par une ligne d'alimentation d'entrée de protection contre la foudre ou aux performances globales d'une ligne d'alimentation d'entrée pour les bornes de recharge, une infrastructure électrique fiable constitue l'épine dorsale des réseaux de recharge de véhicules électriques modernes.
