Comment choisir un faisceau de câbles pour les équipements à énergies nouvelles sans surchauffe, chute de tension ni défaillance sur le terrain

Dans les équipements à énergies nouvelles, le faisceau de câbles est souvent considéré comme un simple élément de support. C'est une erreur. Dans les batteries, les modules de recharge pour véhicules électriques, les boîtiers de stockage solaire, les armoires électriques, les drones et les systèmes d'alimentation portables, le faisceau de câbles contribue aux performances électriques de l'ensemble du système. Un connecteur de mauvaise qualité, un calibre de câble inadapté, un sertissage insuffisant ou un rayon de courbure trop court peuvent entraîner des chutes de tension, une surchauffe, des signaux instables et une défaillance prématurée.

Le véritable problème n'est pas simplement de savoir « quel câble acheter ? ». La question pertinente est plutôt : à quelles conditions (courant, température, vibrations, espacement, cycle de service et entretien) ce faisceau sera-t-il soumis après son installation ? Une fois ces détails précisés, le choix devient beaucoup plus judicieux.

Ce guide explique comment les ingénieurs et les acheteurs peuvent choisir un faisceau de câbles qui fonctionne de manière fiable dans un équipement réel, et pas seulement sur un schéma.

1. Commencez par le courant, pas seulement par la tension.

De nombreuses équipes privilégient la tension nominale, notamment pour les systèmes haute tension ou à batteries. Si la tension nominale est importante, c'est généralement l'intensité du courant qui génère la chaleur. Lorsqu'un courant traverse un conducteur, la résistance transforme une partie de cette énergie en chaleur. Plus l'intensité du courant ou la résistance de contact est élevée, plus la température augmente rapidement.

Pour les équipements électriques compacts, ce point est important car les faisceaux de câbles sont souvent installés dans des boîtiers étanches, à proximité de batteries, de circuits imprimés, de relais, de ventilateurs ou de châssis en aluminium. Un câble d'apparence acceptable à l'air libre peut chauffer excessivement à l'intérieur d'un boîtier fermé.

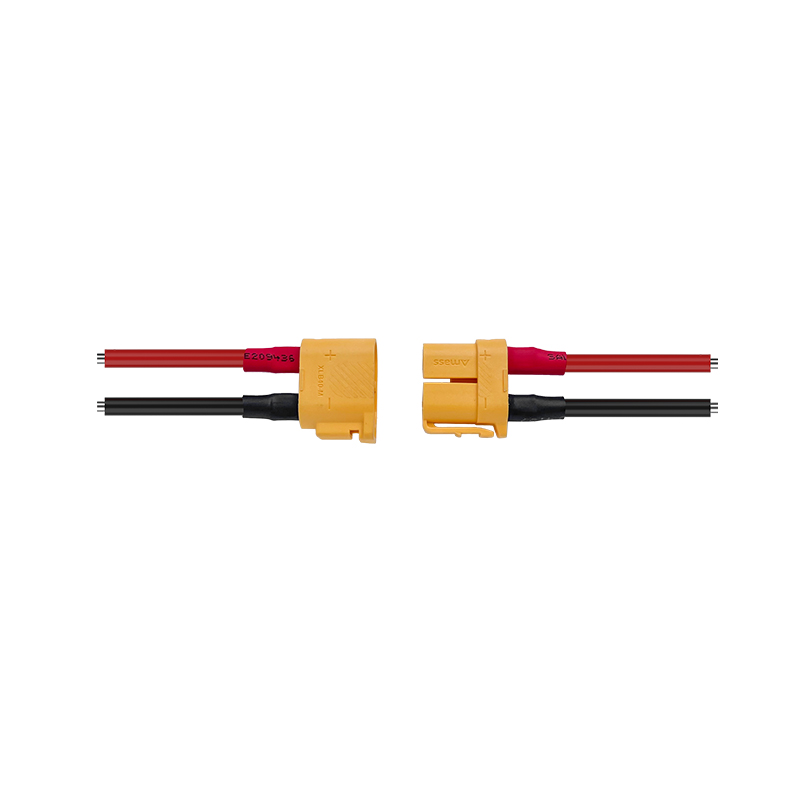

Pour les connexions compactes à courant élevé, des produits tels que Câble d'alimentation XT30 à faible résistance sont utiles lorsque l'application nécessite un acheminement court, un contact stable et une réduction des pertes d'énergie dans les équipements alimentés par batterie ou à énergies nouvelles.

2. Estimez la chute de tension avant de choisir le faisceau de câbles.

La chute de tension est l'un des problèmes les plus faciles à négliger lors des premières phases de conception. Un système peut réussir un test de mise sous tension rapide, mais tomber en panne à pleine charge car le composant ne reçoit pas une tension suffisante à l'extrémité du câble. Ce problème est fréquent dans les modules de batterie, les moteurs à courant continu, les contrôleurs, les systèmes d'éclairage, les modules de communication et les équipements de charge.

Une règle pratique est simple : plus le câble est long et plus l’intensité du courant est élevée, plus il faut prêter attention à la section du fil et à la résistance du conducteur. Les faisceaux courts peuvent parfois utiliser des sections plus petites sans problème, mais seulement si l’intensité, la chaleur, le facteur de marche et l’espace disponible le permettent.

L'objectif n'est pas de choisir systématiquement le câble le plus épais. Les câbles surdimensionnés augmentent le coût, le poids, la difficulté de cintrage et le temps d'installation. Il est préférable de calculer la charge, de vérifier le facteur de marche, de contrôler les conditions thermiques, puis de sélectionner un faisceau équilibré.

3. Utiliser l'élévation de température comme contrôle de qualité

Un faisceau de câbles ne doit pas être jugé uniquement sur son apparence. Deux faisceaux peuvent sembler presque identiques, mais se comporter très différemment sous charge. La différence réside souvent dans la pureté des conducteurs, le plaquage, la force de contact des bornes, la compression du sertissage et la qualité de l'isolation.

Le test d'échauffement permet d'obtenir une image plus précise. Lors d'un test à courant contrôlé, le faisceau doit rester dans la plage de température admissible pour les fils, les connecteurs et les composants environnants. Si le connecteur est beaucoup plus chaud que le câble, le problème provient souvent de la résistance de contact. Si le câble entier est chaud, sa section est peut-être insuffisante ou le courant trop élevé pour les conditions d'installation.

Pour les équipements de charge et les boîtiers de commande, un Faisceau de câbles de recharge pour véhicules électriques de 400 mm peut s'avérer utile lorsque le projet nécessite une longueur de câble définie, une connexion de terminal stable et une impédance plus faible dans une configuration électrique compacte.

4. Adapter le connecteur à l'environnement de travail réel

Le choix d'un connecteur ne se limite pas au nombre de broches. Il prend également en compte le courant, la tension, les vibrations, la fréquence de branchement, l'étanchéité, le système de verrouillage, le matériau de contact et l'espace disponible pour l'installation. Un connecteur fonctionnel sur un banc d'essai peut se desserrer dans un véhicule en mouvement, un drone, un robot ou un boîtier d'alimentation extérieur.

Pour les équipements industriels et liés aux énergies nouvelles, la solidité du verrouillage est primordiale. Un connecteur mal fixé peut engendrer une résistance intermittente, susceptible de provoquer des arcs électriques. Ces arcs électriques peuvent endommager les bornes, augmenter la chaleur et, à terme, entraîner une panne complète. C'est pourquoi l'ajustement du connecteur, la force d'insertion et la rétention des bornes doivent être vérifiés avant la production en série.

Pour les équipements extérieurs ou semi-extérieurs, la protection contre l'eau et la poussière doit également être prise en compte. Les systèmes d'énergie solaire, les dispositifs de stockage d'énergie portables et les modules de charge peuvent être exposés à la pluie, à l'humidité, à la poussière et aux variations de température. Le faisceau de câbles doit être doté d'une isolation, d'une étanchéité et d'un système anti-traction adaptés afin d'empêcher l'humidité de pénétrer dans la zone de contact.

5. Ne sous-estimez pas le sertissage

Le sertissage est souvent à l'origine de défaillances de faisceaux de câbles. Un bon sertissage garantit la résistance mécanique et la continuité électrique. Un mauvais sertissage peut passer un test de continuité rapide, mais présenter une défaillance ultérieure due à des brins de fil endommagés, desserrés ou comprimés de manière irrégulière.

La production professionnelle de faisceaux de câbles doit maîtriser la hauteur de sertissage, la force de traction, la position des bornes, la longueur de dénudage et procéder à un contrôle visuel. Pour les produits à courant élevé, la zone de sertissage doit être considérée comme une jonction électrique critique et non comme une simple étape d'assemblage.

Pour les applications soumises à des limites de vibration, de mouvement et de poids, une Faisceau d'alimentation personnalisé pour drone peut permettre un routage plus propre, une meilleure alimentation électrique et des points de connexion plus stables dans les équipements compacts.

6. Planifier le routage avant la production

Un faisceau de câbles de bonne qualité peut néanmoins présenter une défaillance s'il est mal installé. Les coudes serrés, les arêtes métalliques vives, les surfaces chaudes, les pièces mobiles et la traction sur les câbles peuvent endommager l'isolation ou les conducteurs. Avant de passer commande, l'équipe d'ingénierie doit vérifier le cheminement des câbles à l'intérieur du produit et identifier toutes les zones à risque.

Un bon acheminement des câbles suit généralement quatre principes : éloigner autant que possible les câbles d’alimentation des lignes de signal sensibles ; éviter de placer les câbles contre des sources de chaleur ; prévoir un rayon de courbure suffisant près des connecteurs ; et ajouter des points de fixation aux endroits où les vibrations ou les mouvements risquent d’endommager les bornes.

Pour les équipements à câblage interne dense, l'étiquetage est également essentiel. Les étiquettes thermorétractables, le code couleur, le détrompage des connecteurs et les schémas clairs réduisent les erreurs d'installation et accélèrent la maintenance. Ceci est particulièrement utile pour les armoires de stockage d'énergie, les boîtiers de commande, la robotique, les bornes de recharge et les équipements médicaux ou industriels où la réactivité est cruciale.

7. Un tableau de sélection simple pour les acheteurs et les ingénieurs

8. Questions à poser avant de commander un harnais sur mesure

Avant de choisir un fournisseur ou de valider un échantillon, établissez une brève liste de contrôle technique. Cela évitera les allers-retours inutiles et aidera le fabricant à vous recommander la combinaison de câble, de connecteur et de borne la plus adaptée.

Le meilleur faisceau de câbles n'est pas toujours le plus cher. C'est celui qui est adapté à la charge électrique, à l'espace disponible, aux conditions thermiques, aux contraintes mécaniques et au processus de fabrication. Pour les équipements à énergies nouvelles, cette adéquation influe directement sur la sécurité, l'efficacité et les coûts après-vente.

Lors de l'évaluation d'échantillons, ne vous contentez pas d'examiner l'apparence. Vérifiez le conducteur, l'ajustement des bornes, la qualité du sertissage, l'échauffement, l'étiquetage et la facilité de passage des câbles. Un faisceau facile à installer, stable sous courant et dont la maintenance est aisée vous fera gagner un temps précieux, contrairement à une pièce bon marché qui présente des risques cachés.

Concevez le faisceau en fonction du mode de défaillance, et non du schéma.

La plupart des problèmes de câblage ont une cause prévisible : surintensité du conducteur, surchauffe de l’isolant, vibrations excessives du connecteur, rayon de courbure insuffisant ou tests insuffisants avant expédition. Une bonne conception de faisceaux de câbles prend en compte ces risques en amont et les élimine avant que le produit ne parvienne au client.

Pour les systèmes de batteries, les équipements de recharge pour véhicules électriques, le stockage solaire, la robotique, les drones et les armoires de commande industrielles, le faisceau de câbles doit être considéré comme un composant d'alimentation fonctionnel. Le choix judicieux du calibre des câbles, des connecteurs, des bornes, du sertissage, de l'étiquetage et du processus de test permet d'obtenir un équipement final plus sûr, plus propre et plus fiable en conditions réelles d'utilisation.
